Đấu nhầm dây pha motor giảm tốc có sao không? Giải đáp

Đấu nhầm dây pha motor giảm tốc có sao không là thắc mắc lớn của nhiều kỹ sư vận hành. Khi đảo hai trong ba dây pha, cuộn dây động cơ không bị cháy ngay lập tức. Tuy nhiên, hiện tượng này làm đảo chiều quay từ trường, khiến trục truyền động quay ngược chiều. Nếu không phát hiện kịp thời, thiết bị tải cơ khí có thể bị va đập, kẹt bánh răng và hư hỏng nghiêm trọng.

Lựa chọn và vận hành thiết bị an toàn khi tìm hiểu đấu nhầm dây pha motor giảm tốc có sao không:

• Đấu sai thứ tự pha làm động cơ quay ngược chiều nhưng không trực tiếp làm cháy cuộn dây Stator.
• Chiều quay ngược có thể gây vỡ bánh răng hộp số, hỏng băng tải hoặc làm kẹt hệ thống cơ khí.
• Chỉ cần đổi vị trí hai dây pha bất kỳ trong ba pha nóng để đảo chiều quay trở lại bình thường.
• Nên lắp rơ le bảo vệ mất pha và ngược pha để tự động ngắt nguồn khi có sự cố điện áp.

Dưới đây là phân tích kỹ thuật chuyên sâu chi tiết từ đội ngũ kỹ sư giúp bạn nắm rõ bản chất sự cố và cách khắc phục hiệu quả.

Đấu nhầm dây pha motor giảm tốc có sao không?

Đội ngũ kỹ thuật viên am hiểu cơ điện kế thừa kinh nghiệm lâu năm từ Thành Thái Motor khẳng định đấu sai pha không làm chập cháy động cơ ngay lập tức. Sự cố này chủ yếu làm thay đổi hướng quay từ trường xoay chiều trong Stator.

Nguyên lý hoạt động của động cơ giảm tốc ba pha dựa trên dòng điện đối xứng tạo ra từ trường quay với tốc độ đồng bộ. Tốc độ từ trường quay được xác định qua công thức n = (60 * f) / p với f là tần số nguồn điện và p là số cặp cực.

Khi bạn hoán đổi vị trí của hai dây pha như L1 và L2, vectơ từ trường quay sẽ bị đổi hướng ngược lại. Điều này kéo theo Rotor và trục ra của motor liền hộp giảm tốc quay theo chiều ngược so với thiết kế ban đầu.

Do tổng trở của ba cuộn dây Stator vẫn cân bằng nên dòng điện chạy qua các pha không bị tăng vọt đột ngột. Do đó cuộn dây đồng không bị quá nhiệt hay bốc khói nếu thiết bị chạy không tải hoặc không bị kẹt cơ khí.

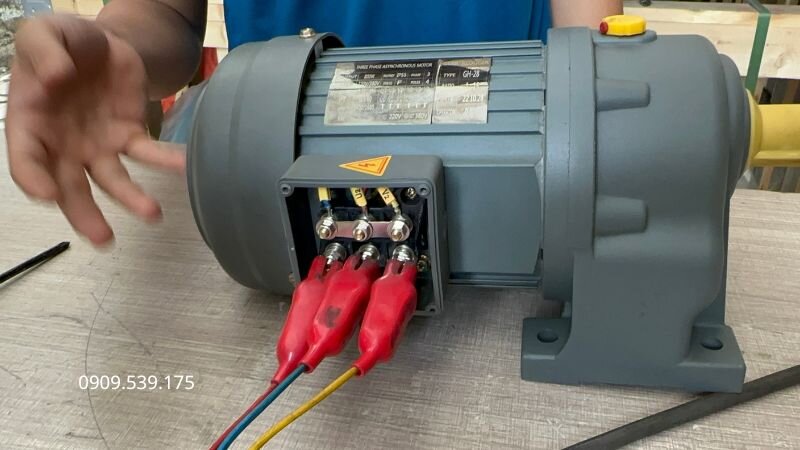

Tác động khi đấu nhầm dây pha motor giảm tốc

Mặc dù cuộn dây điện không hư hỏng ngay, việc đấu sai pha gây ra nhiều hệ lụy nghiêm trọng cho hệ thống truyền động. Dưới đây là những tác động thực tế cần chú ý kiểm tra kỹ lưỡng.

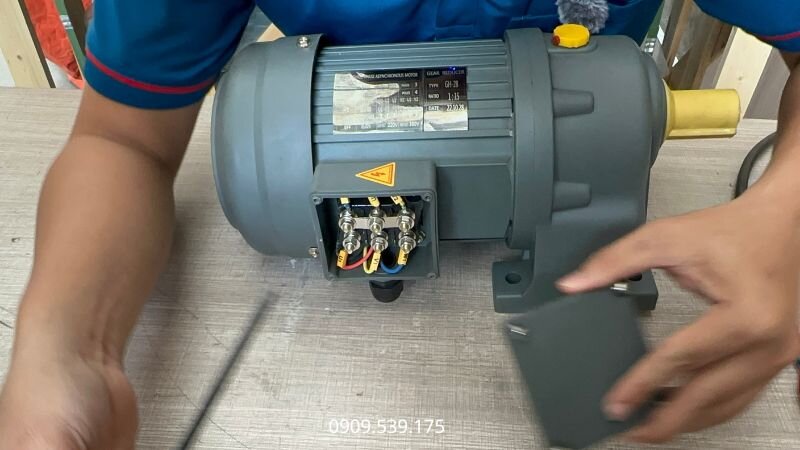

Motor quay ngược chiều

Sự đảo chiều từ trường làm toàn bộ trục động cơ liền hộp giảm tốc chuyển động theo hướng ngược lại. Hiện tượng này ảnh hưởng trực tiếp đến các máy công nghiệp yêu cầu chiều quay cố định.

Chẳng hạn như cánh quạt tản nhiệt, hệ thống bơm nước ly tâm hoặc trục vít tải sẽ bị mất hoàn toàn khả năng di chuyển vật liệu. Máy vẫn chạy nhưng không sinh ra công hữu ích.

Dễ gây hư hỏng cơ khí

Nhiều thiết bị cơ khí như cổng trục, thang nâng hay băng tải nghiêng được trang bị cơ cấu khóa một chiều. Khi motor hộp giảm tốc quay ngược, lực momen va đập rất lớn sẽ tác động lên bánh răng.

Momen xoắn lớn cơ tính tính bằng T = (P * 9550) / n có thể làm gãy răng gear, mòn khớp nối hoặc biến dạng trục truyền động. Thiệt hại cơ khí thường tốn kém chi phí sửa chữa hơn nhiều so với phần điện.

Thiết bị bảo vệ báo lỗi

Các hệ thống điều khiển hiện đại tích hợp biến tần hoặc rơ le giám sát pha sẽ nhận diện được sự bất thường. Thiết bị bảo vệ sẽ lập tức ngắt mạch để ngăn ngừa sự cố tiếp diễn.

Biến tần có thể hiển thị mã lỗi ngược pha hoặc quá dòng do tải bị kẹt. Người vận hành cần kiểm tra lại sơ đồ đấu nối nguồn trước khi tiến hành xóa lỗi và khởi động lại.

Đánh giá ưu điểm và nhược điểm khi vận hành thiết bị có khả năng đảo chiều pha:

• Ưu điểm: Dễ dàng linh hoạt thay đổi chiều quay của động cơ mô tơ giảm tốc chỉ bằng thao tác đổi nối dây đơn giản mà không cần linh kiện phức tạp.
• Nhược điểm: Dễ gây nhầm lẫn khi đấu nối thủ công, tiềm ẩn rủi ro hỏng hóc cơ cấu truyền động nếu không có thiết bị giám sát tự động.

Lưu ý kỹ thuật: Mặc dù đấu nhầm pha không làm cháy cuộn dây Stator ngay lập tức khi chạy không tải, nhưng nếu động cơ bị kẹt do quay ngược cơ cấu cơ khí, dòng điện kẹt Rotor sẽ tăng gấp 5 đến 7 lần dòng định mức I_start = (5 ... 7) * I_dm. Thiếu rơ le nhiệt bảo vệ trong tình huống này chắc chắn sẽ làm cháy hỏng motor trong thời gian ngắn.

Thông số kỹ thuật và so sánh trạng thái vận hành

Để giúp quý khách hàng hình dung rõ nét sự khác biệt giữa các phương thức nối dây và ảnh hưởng vận hành, chúng tôi tổng hợp bảng so sánh thông số dưới đây.

Cách kiểm tra thứ tự dây pha motor giảm tốc

Quy trình kiểm tra thứ tự pha chuẩn xác giúp đảm bảo thiết bị vận hành êm ái ngay từ lần cấp điện đầu tiên. Bạn có thể áp dụng hai phương pháp đo đạc hiệu quả dưới đây.

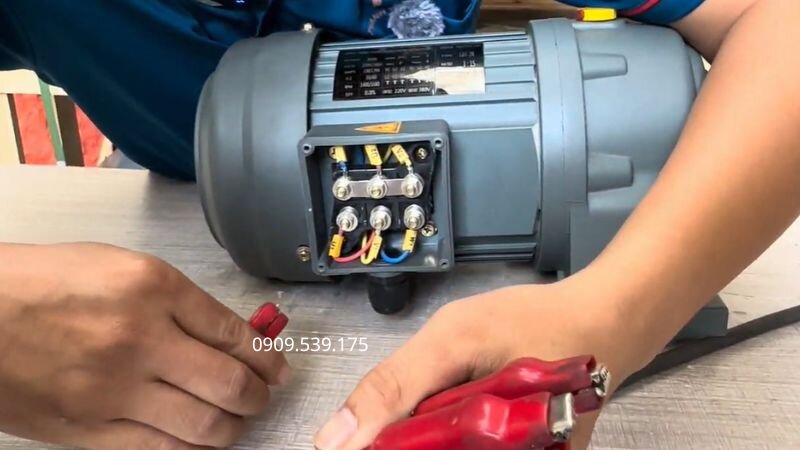

Sử dụng máy đo thứ tự pha

Máy đo thứ tự pha chuyên dụng là thiết bị hỗ trợ đắc lực cho kỹ sư điện công nghiệp. Thiết bị này hiển thị rõ ràng chiều quay từ trường L1, L2, L3 thông qua đèn báo hoặc màn hình điện tử.

Bằng cách kẹp các đầu đo vào nguồn cấp trước khi nối vào hộp cực động cơ giảm tốc công nghiệp, bạn sẽ xác định chính xác chiều quay nguồn. Phương pháp này loại bỏ hoàn toàn khả năng thử sai gây hại thiết bị.

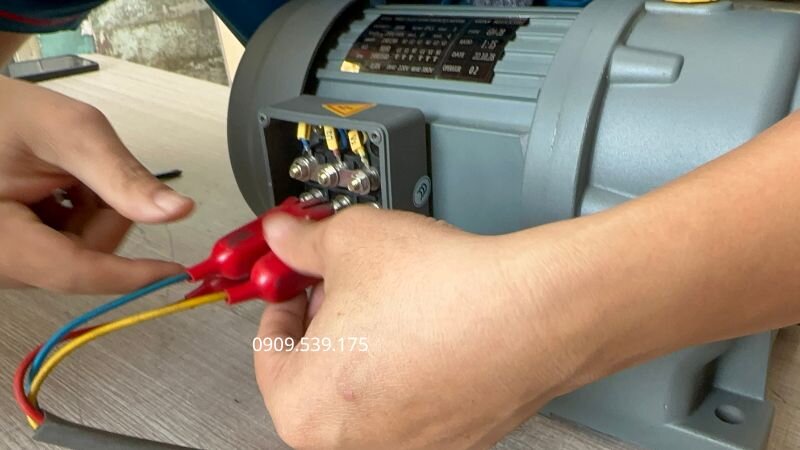

Chạy thử không tải

Trong trường hợp không có máy đo chuyên dụng, giải pháp chạy thử không tải trong thời gian ngắn là cách làm phổ biến. Hãy tách rời motor khỏi hệ thống truyền động cơ khí như xích hay khớp nối.

Cấp điện ngắn trong khoảng 1 đến 2 giây và quan sát hướng quay của trục đầu ra. So sánh hướng quay thực tế với mũi tên chỉ dẫn dán trên vỏ mô tơ giảm tốc để điều chỉnh kịp thời.

Nếu bạn đang gặp khó khăn trong việc đấu nối hoặc lựa chọn thiết bị phù hợp, hãy liên hệ ngay với Motorgiamtoc.org qua hotline 0984 921 545. Đội ngũ chuyên gia kế thừa kỹ thuật từ Thành Thái Motor luôn sẵn sàng hỗ trợ bạn nhanh chóng và chính xác.

Kinh nghiệm chuyên gia: Khi thực hiện test không tải đối với động cơ liền hộp giảm tốc tải nặng, tuyệt đối không tháo rời mỡ bôi trơn hoặc vận hành quá tốc độ cho phép. Việc quan sát chiều quay cần thực hiện ở khoảng cách an toàn, tránh mặc quần áo rộng dễ bị cuốn vào trục truyền động đang quay.

Xử lý khi đấu nhầm dây pha motor giảm tốc

Khi phát hiện sự cố motor quay ngược chiều do sai pha, quy trình xử lý cần tuân thủ nghiêm ngặt các quy định an toàn điện. Hãy thực hiện tuần tự theo 4 bước hướng dẫn sau.

Bước 1: Ngắt hoàn toàn nguồn điện cấp cho hệ thống bằng cách dập aptomat tổng hoặc cầu dao cách ly. Sử dụng bút thử điện kiểm tra kỹ các cọc đấu nối để đảm bảo điện áp đã về mức 0V an toàn.

Bước 2: Mở nắp hộp đấu dây bảo vệ trên thân motor giảm tốc. Kiểm tra sơ đồ đấu nối hình sao hay hình tam giác được niêm phong bên trong nắp hộp đấu nối.

Bước 3: Thực hiện hoán đổi vị trí của 2 trong 3 dây pha cấp nguồn vào. Bạn chỉ cần giữ nguyên dây L3 và đổi chỗ dây L1 cho L2 rồi dùng cờ lê siết chặt lại cọc đấu dây.

Bước 4: Kiểm tra độ cách điện, đóng chặt nắp hộp cọc đấu đạt chuẩn IP55 chống bụi nước. Cấp điện trở lại và tiến hành chạy thử để xác nhận trục ra đã quay đúng chiều mong muốn.

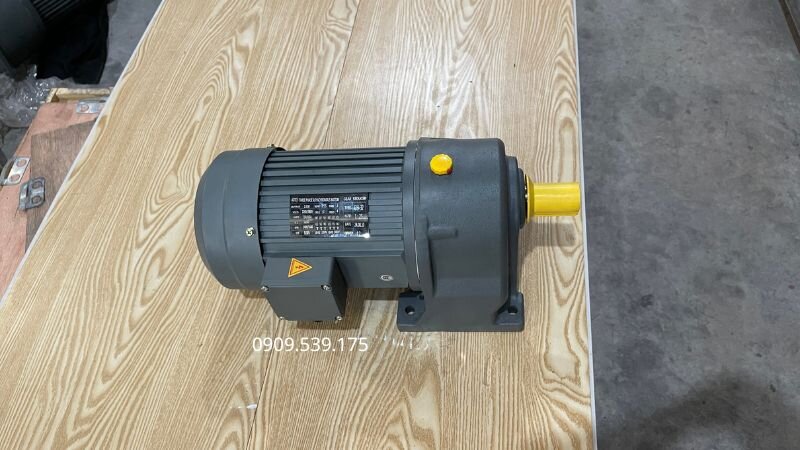

Biện pháp phòng ngừa đấu nhầm dây pha motor

Chủ động áp dụng các biện pháp phòng ngừa giúp doanh nghiệp tối ưu thời gian lắp đặt và bảo vệ tài sản máy móc lâu dài. Dưới đây là hai giải pháp kỹ thuật tiêu chuẩn.

Đánh dấu đầu dây trước khi cấp điện

Đánh dấu mã màu tiêu chuẩn cho từng dây pha L1 đỏ, L2 vàng, L3 xanh giúp quá trình nhận diện trở nên đơn giản. Việc dùng ống gen nhiệt dánh số thứ tự cũng giúp kỹ sư thi công không bị lầm lẫn.

Thói quen kiểm tra đối chiếu bảng vẽ sơ đồ mạch điện trước khi siết ốc cố định là bước kiểm soát chất lượng không thể bỏ qua trong mọi công trình nhà xưởng.

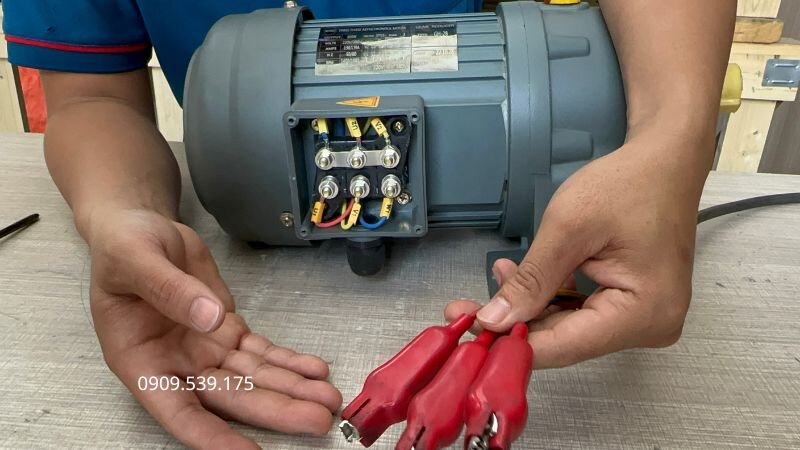

Sử dụng thiết bị bảo vệ ngược pha

Lắp đặt rơ le bảo vệ pha trong tủ điện điều khiển trung tâm là giải pháp an toàn hàng đầu hiện nay. Rơ le sẽ liên tục đo đạc thứ tự pha và góc lệch pha của nguồn lưới.

Khi phát hiện tình trạng đấu nhầm pha hoặc mất pha, rơ le lập tức ngắt tiếp điểm điều khiển cuộn hút khởi động từ. Điều này ngăn không cho động cơ kèm hộp giảm tốc khởi động khi nguồn điện không chuẩn.

Lời khuyên bảo trì: Đối với hệ thống dây chuyền tự động hóa phức tạp, việc kết hợp rơ le bảo vệ ngược pha với biến tần chuyên dụng sẽ tạo nên hệ thống bảo vệ hai lớp. Biến tần giúp cài đặt tham số khống chế chiều quay cố định, ngăn chặn hoàn toàn lệnh quay ngược dù nguồn cấp bị đấu sai.

Phân loại motor giảm tốc và quy chuẩn đấu dây

Tùy thuộc vào công suất và kết cấu kỹ thuật, từng chủng loại động cơ giảm tốc sẽ có quy chuẩn đấu nối riêng biệt. Dưới đây là các nhóm sản phẩm tiêu chuẩn được ứng dụng rộng rãi.

• Động cơ giảm tốc 1 pha: Sử dụng tụ điện khởi động và tụ ngâm, thay đổi chiều quay bằng cách đảo đầu dây cuộn đề hoặc cuộn chạy.
• Động cơ giảm tốc 3 pha: Đấu nối linh hoạt theo sơ đồ Sao hoặc Tam Giác tùy thuộc mức điện áp nguồn 220V hoặc 380V.
• Động cơ giảm tốc mini: Dòng công suất nhỏ gọn, đấu nối đơn giản qua hộp cọc có sẵn dây dẫn phân màu tiện lợi.
• Động cơ giảm tốc tải nặng: Đòi hỏi siết chặt lực cơ học tại cọc đấu, bắt buộc sử dụng rơ le bảo vệ ngược pha và quá dòng.
• Động cơ giảm tốc phanh từ thắng từ: Cần đấu nối riêng biệt nguồn cấp cho cuộn thắng từ DC để đảm bảo xả phanh trước khi motor quay.
• Động cơ giảm tốc dưới 1.1kW: Thường áp dụng phương thức đấu Sao đối với nguồn 3 pha 380V gia đình hoặc xưởng nhỏ.
• Động cơ giảm tốc từ 1.1kW đến 3.7kW: Mức công suất trung bình phổ biến trong băng tải, sử dụng linh hoạt hệ thống khởi động từ.
• Động cơ giảm tốc trên 3.7kW: Dòng công suất lớn yêu cầu mạch khởi động Sao Tam Giác để giảm dòng va đập ban đầu.

Kết luận

Thắc mắc đấu nhầm dây pha motor giảm tốc có sao không đã được giải đáp chi tiết từ góc nhìn kỹ thuật chuyên sâu. Việc đấu sai pha khiến motor quay ngược chiều nhưng không trực tiếp gây cháy cuộn dây Stator.

Tuy nhiên, tác hại cơ khí và rủi ro kẹt tải là rất lớn nếu không được phát hiện kịp thời. Hãy chủ động trang bị thiết bị đo đạc và rơ le bảo vệ để nâng cao độ tin cậy cho dây chuyền sản xuất của bạn.
