Cách chọn motor giảm tốc cho băng tải chuẩn kỹ thuật

Biết cách chọn motor giảm tốc cho băng tải giúp hệ thống truyền động vận hành êm ái, tối ưu chi phí điện năng và kéo dài tuổi thọ thiết bị. Việc tính toán chính xác công suất, mô men xoắn, tốc độ vòng quay và tỷ số truyền sẽ ngăn ngừa sự cố quá tải hay lãng phí công suất. Đây là bước kỹ thuật nền tảng quan trọng trong thiết kế băng tải công nghiệp.

Bỏ túi cách chọn motor giảm tốc cho băng tải tối ưu hiệu suất vận hành.

• Xác định chính xác tải trọng, vận tốc di chuyển và mô men xoắn cần thiết của dây băng.
• Lựa chọn công suất dư tải từ 20 đến 30 phần trăm nhằm đảm bảo độ bền cho động cơ giảm tốc.
• Tính toán tỷ số truyền dựa trên đường kính puly và tốc độ vòng quay trục ra mong muốn.
• Lựa chọn kiểu lắp chân đế, mặt bích và cấp bảo vệ IP phù hợp môi trường làm việc.

Dưới đây là phân tích chi tiết từng bước kỹ thuật giúp bạn chọn được thiết bị truyền động chính xác nhất cho hệ thống của mình.

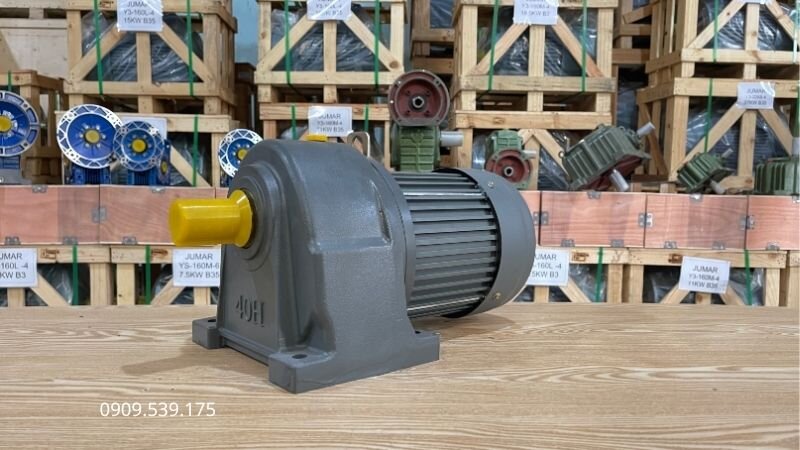

Tại sao cần chọn motor giảm tốc chính xác cho băng tải?

Lựa chọn động cơ giảm tốc phù hợp là yếu tố quyết định giúp dây chuyền vận hành ổn định, an toàn và đạt hiệu suất cao nhất.

Khi thiết bị có công suất cùng mô men xoắn đáp ứng chuẩn xác tải trọng, toàn bộ hệ thống sẽ vận hành êm ái, giảm thiểu hiện tượng rung lắc và hạn chế hao mòn cơ khí.

Nếu chọn mô tơ giảm tốc có công suất quá nhỏ, thiết bị phải làm việc liên tục trong tình trạng quá tải. Điều này khiến cuộn dây nhanh nóng, dễ gây cháy nổ và hư hỏng bánh răng.

Ngược lại, việc trang bị motor có công suất quá lớn sẽ làm tăng chi phí đầu tư ban đầu không cần thiết. Đồng thời, hệ thống cũng tiêu tốn nhiều điện năng hơn trong suốt quá trình vận hành.

Mô men xoắn khởi động của băng tải thường lớn gấp 1.5 đến 2 lần mô men xoắn làm việc bình thường. Lựa chọn motor giảm tốc chuẩn xác giúp bảo vệ bộ sườn cơ khí và tránh sụt áp hệ thống điện nhà máy khi vận hành.

Cách chọn motor giảm tốc cho băng tải qua các bước

Để chọn mua motor giảm tốc chính xác, kỹ sư cần thực hiện đầy đủ các bước tính toán theo quy trình tiêu chuẩn dưới đây.

Xác định tải trọng cùng lực kéo của hệ thống

Trước tiên, bạn cần xác định tổng khối lượng hàng hóa lớn nhất cùng với trọng lượng của dây băng tải.

Tải trọng càng lớn đòi hỏi giảm tốc motor càng phải tạo ra lực kéo và mô men xoắn cao. Công thức tính lực kéo tiếp tuyến F trên trục chủ động như sau:

F = m times g times mu

Trong đó m là tổng khối lượng tải trọng kg, g là gia tốc trọng trường 9.81 m/s2, và mu là hệ số ma sát giữa dây băng với mặt đỡ.

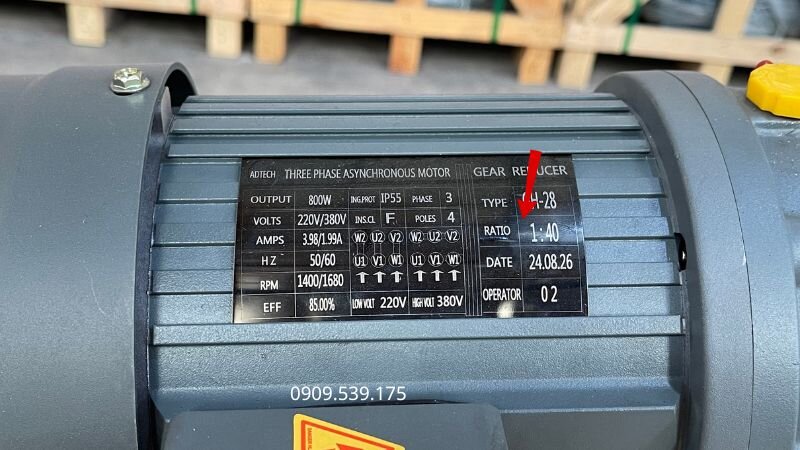

Tính toán tốc độ quay và tỷ số truyền gear ratio

Mỗi dây chuyền sản xuất đều yêu cầu vận chuyển hàng với vận tốc v xác định tính bằng mét trên phút.

Dựa vào đường kính D của quả lô chủ động, tốc độ vòng quay trục ra n2 của motor liền hộp giảm tốc được tính theo công thức:

n_2 = v / (pi times D)

Từ tốc độ đầu ra n2 và tốc độ động cơ điện chuẩn n1 thường là 1450 vòng/phút, tỷ số truyền i được xác định là:

i = n_1 / n_2

Tính toán công suất motor giảm tốc phù hợp

Sau khi có lực kéo F và vận tốc băng v, công suất làm việc Pkw được tính theo công thức:

P = (F times v) / (60000 times eta)

Trong công thức trên, eta là hiệu suất truyền động của bộ bánh răng giảm tốc, thường dao động từ 0.85 đến 0.95.

Khi chọn công suất thực tế, bạn nên nhân thêm hệ số dự phòng từ 1.2 đến 1.3 nhằm tránh tình trạng động cơ bị quá nhiệt khi vận hành liên tục.

Nếu bạn gặp khó khăn trong việc tính toán công suất thiết bị, Motorgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor sẽ hỗ trợ tư vấn chi tiết qua Zalo 0984921545 hoặc hotline 0984 921 545.

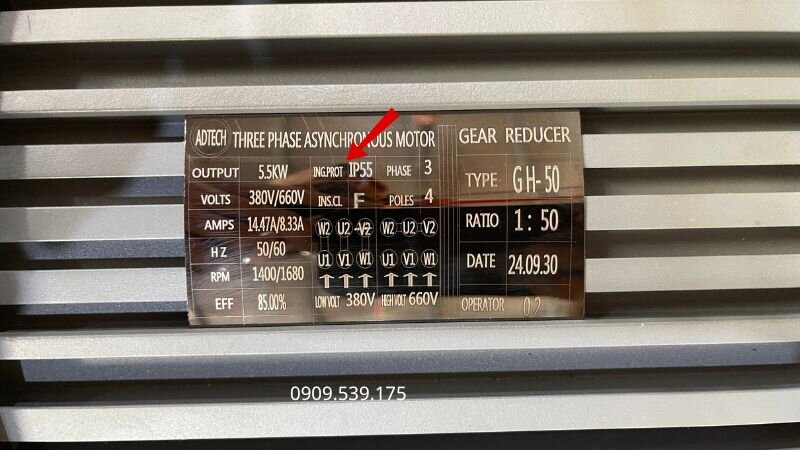

Đánh giá môi trường vận hành cùng cấp bảo vệ IP

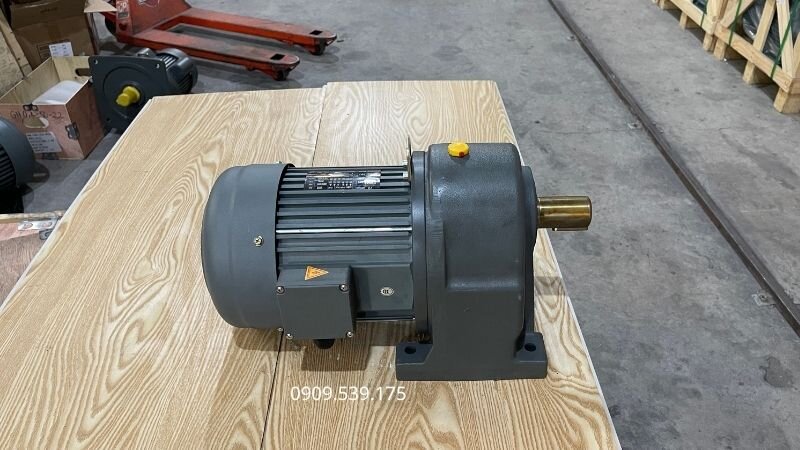

Điều kiện môi trường tác động rất lớn tới tuổi thọ cuộn dây động cơ và độ bền mỡ bôi trơn bánh răng.

Đối với nhà xưởng thông thường, các dòng động cơ giảm tốc công nghiệp tiêu chuẩn có cấp bảo vệ IP54 là đủ đáp ứng.

Tuy nhiên, tại môi trường nhiều bụi mịn, độ ẩm cao hoặc chế biến thực phẩm, bạn nên trang bị động cơ có cấp bảo vệ IP55 hoặc IP65 để chống nước và bụi xâm nhập.

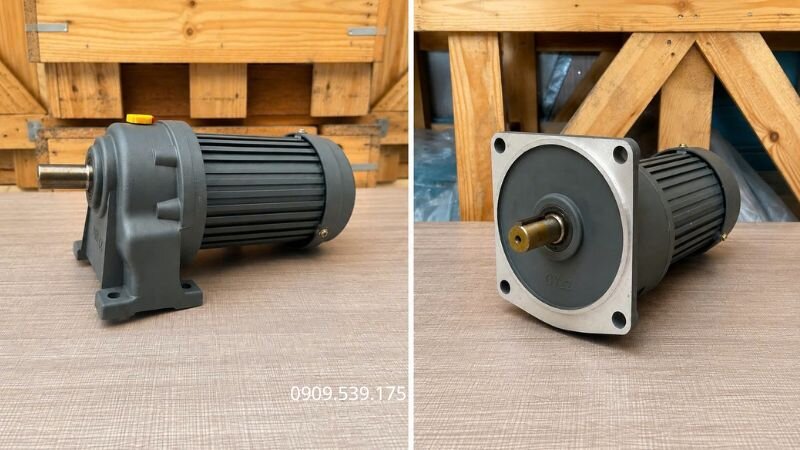

Lựa chọn kiểu lắp đặt chân đế hoặc mặt bích

Kiểu dáng thiết bị phải hoàn toàn khớp với kết cấu cơ khí của sườn băng tải để dễ dàng cân chỉnh lắp đặt.

Thiết kế dạng motor giảm tốc chân đế thích hợp đặt trên bệ đỡ phẳng, nối với trục quả lô qua xích truyền động hoặc khớp nối.

Dạng motor giảm tốc mặt bích hoặc motor giảm tốc cốt ngang bắt trực tiếp vào vách băng tải, giúp tiết kiệm không gian lắp đặt đáng kể.

Bảo trì định kỳ giúp gia tăng tuổi thọ thiết bị

Bên cạnh việc nắm rõ cách chọn motor giảm tốc cho băng tải, quy trình bảo dưỡng định kỳ là bắt buộc để duy trì độ bền.

Bạn cần kiểm tra mức dầu mỡ bôi trơn trong hộp số theo định kỳ 6 tháng một lần, đồng thời siết chặt các bulông chân đế.

Thường xuyên vệ sinh cánh tản nhiệt động cơ nhằm duy trì khả năng thoát nhiệt, ngăn ngừa sự cố om dây cháy cuộn stator.

Kiểm tra nhiệt độ vỏ motor khi vận hành là phương pháp chuẩn đoán sớm sự cố. Nếu nhiệt độ vượt quá 80 độ C, bạn cần dừng máy kiểm tra ngay độ căng dây băng hoặc hiện tượng kẹt cơ khí.

So sánh các dòng động cơ giảm tốc dùng cho băng tải

Mỗi loại băng tải đòi hỏi đặc tính truyền động khác nhau. Dưới đây là bảng so sánh chi tiết các dòng động cơ phổ biến.

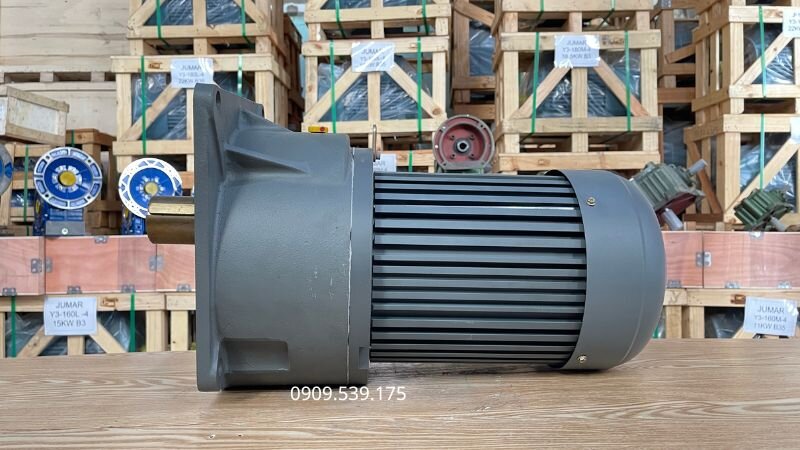

Những sai lầm phổ biến khi chọn motor cho băng tải

Nhiều đơn vị thiết kế gặp phải sự cố hỏng hóc sớm do mắc phải các sai lầm nguy hiểm trong khâu tính toán.

Chọn công suất động cơ quá sát với nhu cầu

Một trong những lỗi phổ biến là chọn công suất vừa đúng với tải lý thuyết mà không tính đến ma sát gia tăng khi dây băng cũ đi.

Khi băng tải hoạt động đầy tải liên tục, motor sẽ sinh nhiệt rất lớn, dẫn tới hiện tượng lão hóa cách điện và cháy cuộn dây.

Bỏ qua mô men quán tính khi băng tải khởi động

Thời điểm băng tải bắt đầu chuyển động đòi hỏi dòng khởi động lớn hơn gấp nhiều lần dòng làm việc định mức.

Nếu không trang bị biến tần điều khiển motor điều chỉnh tốc độ hoặc bộ khởi động mềm, hộp số bánh răng dễ bị mẻ răng do va đập tải đột ngột.

Ví dụ thực tế tính chọn motor giảm tốc băng tải

Để giúp bạn hình dung rõ hơn, hãy tham khảo hai ví dụ thực tế về bài toán tính chọn thiết bị truyền động dưới đây.

Ví dụ thứ nhất: Băng tải vận chuyển thùng hàng nặng khoảng 300 kg với vận tốc mong muốn là 20 m/phút.

Trong trường hợp này, bạn nên chọn mô tơ giảm tốc 220v hoặc 380v công suất 1.5kW 2Hp với tỷ số truyền khoảng 1/30 hoặc 1/40 để đảm bảo kéo tải mượt mà.

Ví dụ thứ hai: Băng tải nâng hàng dốc nặng từ 800 kg đến 1000 kg chạy liên tục trong nhà máy.

Bạn cần trang bị motor giảm tốc 380v có công suất 3kW 4Hp hoặc 4kW 5.5Hp nhằm đảm bảo lực kéo vượt tải an toàn.

Lưu ý quan trọng: Đây là các thông số tham khảo cơ bản. Công suất chính xác còn phụ thuộc vào chiều dài khung, độ nghiêng và hệ số ma sát thực tế.

Việc kết hợp thêm biến tần điều khiển tốc độ giúp động cơ khởi động êm ái, giảm dòng khởi động và kéo dài tuổi thọ của bộ giảm tốc lên đến 50 phần trăm.

Kết luận

Nắm vững cách chọn motor giảm tốc cho băng tải là chìa khóa giúp doanh nghiệp tối ưu chi phí vận hành và nâng cao năng suất sản xuất.

Việc cân bằng giữa tải trọng, tốc độ và điều kiện làm việc sẽ giúp bạn chọn được thiết bị bền bỉ, tiết kiệm điện năng năng lượng.
