Hướng dẫn đấu rơ le nhiệt bảo vệ motor giảm tốc an toàn

Thực hiện đấu rơ le nhiệt bảo vệ motor giảm tốc là giải pháp an toàn giúp ngắt nguồn điện tự động khi động cơ gặp sự cố quá tải hoặc kẹt cơ khí. Thiết bị này nhận biết sự gia tăng nhiệt độ qua dòng quá tải, từ đó mở tiếp điểm điều khiển để ngắt khởi động từ, bảo vệ cuộn dây và nâng cao tuổi thọ vận hành cho thiết bị.

Các lưu ý quan trọng khi đấu rơ le nhiệt bảo vệ motor giảm tốc

• Chuẩn bị đầy đủ rơ le nhiệt, khởi động từ contactor, vạn năng kế và dụng cụ bấm cos chuyên dụng.
• Thực hiện kết nối nguồn 3 pha, dây tải động cơ và mạch điều khiển qua tiếp điểm 95-96 đúng sơ đồ.
• Cài đặt núm điều chỉnh dòng Ampe chuẩn xác theo thông số định mức ghi trên tem động cơ giảm tốc.
• Tránh các sai lầm như vặn dòng quá cao, bỏ qua chân 95-96 hoặc chọn sai dải đo thiết bị.

Dưới đây là các hướng dẫn kỹ thuật chi tiết cùng các lưu ý giúp bạn làm chủ quy trình lắp đặt bảo vệ hệ thống điện.

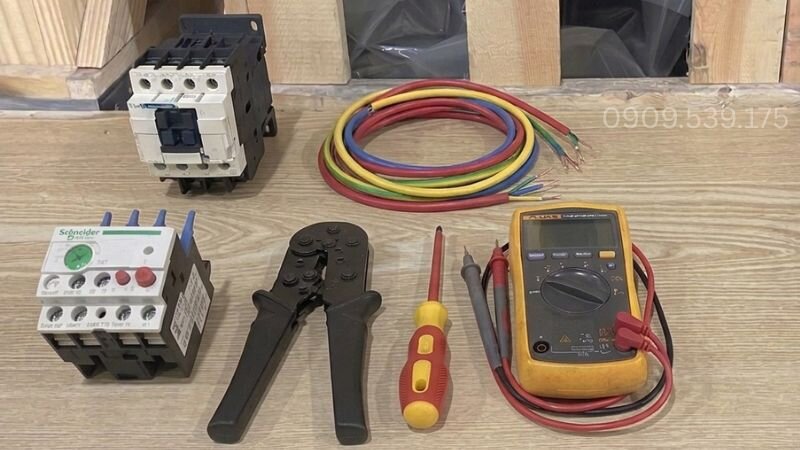

Dụng cụ cần chuẩn bị trước khi đấu rơ le nhiệt

Việc chuẩn bị đầy đủ thiết bị và dụng cụ giúp quá trình thao tác diễn ra chuẩn xác và an toàn tuyệt đối. Hãy kiểm tra kỹ thông số kỹ thuật của từng linh kiện trước khi tiến hành lắp đặt.

• Rơ le nhiệt: Có dải dòng điện Ampe phù hợp với công suất hoạt động của động cơ.
• Khởi động từ Contactor: Công suất bằng hoặc lớn hơn công suất motor giảm tốc 380v hoặc 220v.
• Tua vít bake và tua vít dẹt: Dùng để siết chặt các cọc đấu nối dây điện.
• Dây điện động lực và dây điều khiển: Lựa chọn kích thước lõi đồng chịu tải phù hợp.
• Kìm tuốt dây và kìm bấm cos: Xử lý các đầu dây dẫn chắc chắn, chống đứt gãy.
• Đồng hồ vạn năng VOM: Kiểm tra thông mạch và đo đạc dòng điện thực tế.

Thiết bị rơ le nhiệt hoạt động dựa trên nguyên lý giãn nở vì nhiệt của thanh kim loại đôi. Khi dòng điện vượt mức định mức, nhiệt lượng sinh ra sẽ làm cong thanh kim loại, tác động làm mở tiếp điểm phụ ngắt mạch điều khiển.

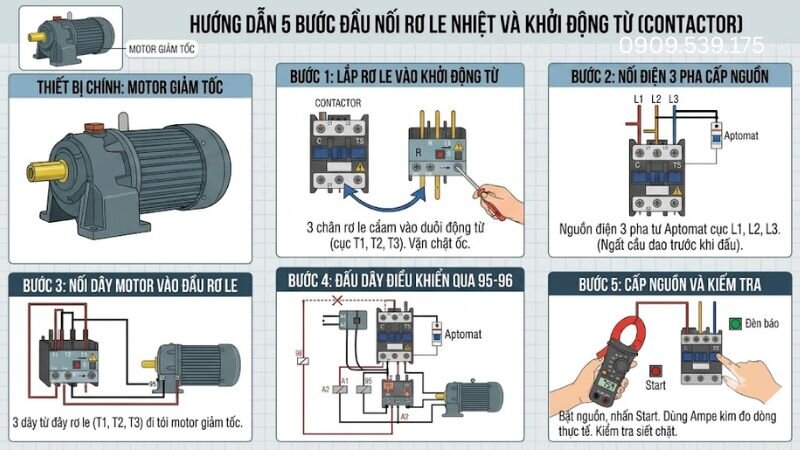

Cách đấu rơ le nhiệt bảo vệ motor giảm tốc gồm mấy bước?

Quy trình đấu nối đòi hỏi sự cẩn thận và tuân thủ đúng trình tự sơ đồ nguyên lý mạch điện. Bạn hãy thực hiện theo 5 bước tiêu chuẩn dưới đây để đảm bảo an toàn tối đa.

• Bước 1 – Gắn rơ le nhiệt vào khởi động từ: Đưa 3 chân cắm rơ le vào 3 lỗ đầu ra T1 T2 T3 phía dưới contactor, sau đó dùng tua vít siết chặt vít cố định chống phát nhiệt.
• Bước 2 – Đấu nguồn điện vào khởi động từ: Ngắt hoàn toàn nguồn điện, nối 3 dây nguồn từ aptomat vào 3 cọc L1 L2 L3 đầu vào của contactor và siết chặt.
• Bước 3 – Đấu dây từ rơ le nhiệt đến motor: Nối 3 cọc đầu ra T1 T2 T3 của rơ le nhiệt đến các cọc dây của động cơ giảm tốc, kiểm tra độ chắc chắn của mối nối.
• Bước 4 – Đấu mạch điều khiển qua tiếp điểm 95-96: Đưa dây điều khiển cuộn hút A1 hoặc A2 của contactor qua tiếp điểm thường đóng 95 và 96 trên rơ le nhiệt. Khi xảy ra quá tải, tiếp điểm 95-96 mở ra làm ngắt nguồn cuộn hút giúp mô tơ giảm tốc dừng chạy ngay lập tức.
• Bước 5 – Cấp điện và kiểm tra vận hành: Rà soát lại toàn bộ hệ thống, đóng aptomat và chạy thử máy. Dùng ampe kìm đo dòng trên các pha để so sánh với thông số định mức.

Motorgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Nếu quý khách có nhu cầu tư vấn kỹ thuật hoặc mua bán motor giảm tốc chất lượng cao, hãy liên hệ Hotline Zalo 0984921545 để được hỗ trợ chuyên nghiệp.

Mẹo chỉnh núm xoay dòng điện Ampe hiệu quả

Việc cài đặt thông số dòng điện giới hạn trên rơ le đóng vai trò quyết định đến khả năng bảo vệ của thiết bị. Cần thực hiện điều chỉnh theo đúng thông số kỹ thuật thực tế của hệ thống.

Công thức tính dòng điện cài đặt chuẩn cho rơ le nhiệt là: I_cai_dat = (1.05 ~ 1.10) x I_dinh_muc.

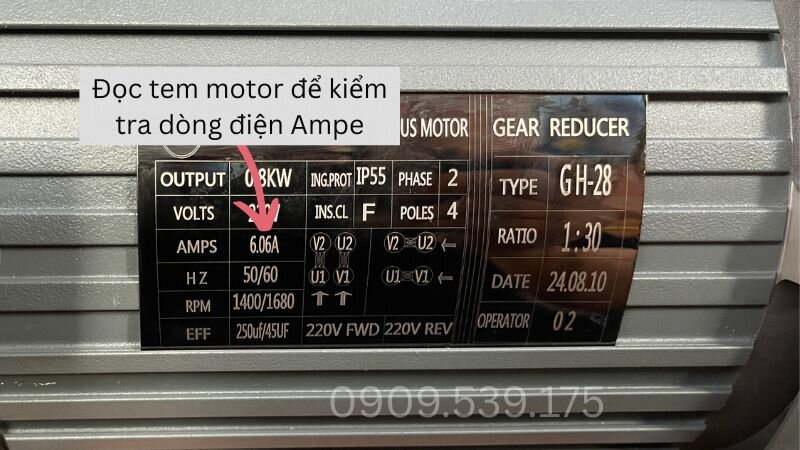

• Bước 1: Kiểm tra thông số dòng điện định mức ghi trên nhãn tem của động cơ điện liền hộp giảm tốc.
• Bước 2: Vặn núm xoay dòng trên rơ le về đúng giá trị định mức hoặc nhỉnh hơn từ 5% đến 10%.
• Bước 3: Vận hành động cơ có tải thật và sử dụng ampe kìm đo dòng làm việc thực tế.
• Bước 4: Trường hợp thiết bị ngắt ngoài ý muốn, cần kiểm tra lại hiện tượng kẹt cơ khí hoặc sụt áp thay vì cố vặn tăng dòng.

Bảng chọn dải dòng rơ le nhiệt theo công suất motor

Bảng thông số chi tiết hỗ trợ kỹ thuật viên lựa chọn dải dòng bảo vệ phù hợp cho từng loại động cơ giảm tốc chân đế hoặc mặt bích.

Không nên tùy tiện vặn tăng núm điều chỉnh Ampe vượt quá 10% dòng định mức ghi trên tem động cơ. Việc cài đặt dải dòng quá cao sẽ làm vô hiệu hóa chức năng bảo vệ, dẫn đến nguy cơ cháy cuộn dây khi motor kẹt tải.

Ưu điểm và nhược điểm khi dùng rơ le nhiệt

Mặc dù rơ le nhiệt là thiết bị bảo vệ phổ biến nhất hiện nay, người dùng vẫn cần hiểu rõ các mặt ưu việt và hạn chế của thiết bị này.

• Ưu điểm: Giá thành đầu tư rẻ, cấu tạo đơn giản, dễ dàng lắp đặt kết hợp cùng khởi động từ và có độ bền cơ học cao.
• Nhược điểm: Độ trễ nhiệt nhất định nên không ngắt ngay lập tức khi bị ngắn mạch, cần thời gian để thanh lưỡng kim nguội lại trước khi có thể reset khôi phục trạng thái.

Các sai lầm nguy hiểm khiến motor vẫn cháy

Thực tế vận hành cho thấy nhiều xưởng sản xuất đã trang bị rơ le nhưng motor giảm tốc băng tải vẫn bị sự cố hư hỏng nặng do các sai sót kỹ thuật.

Chỉnh núm vặn Ampe lên mức quá cao

Việc vặn kịch kim núm điều chỉnh sẽ khiến linh kiện không thể nhận biết tình trạng quá dòng của động cơ.

Khi động cơ giảm tốc 220v hoặc 380v bị quá tải hay kẹt trục, dòng điện tăng cao nhưng rơ le vẫn không ngắt mạch. Cuộn dây stator sẽ bị quá nhiệt nhanh chóng và dẫn đến chập cháy toàn bộ động cơ.

Quên đấu dây điều khiển qua tiếp điểm 95-96

Đây là lỗi phổ biến nhất của các kỹ thuật viên khi thao tác đấu nối mạch điều khiển động cơ.

Nếu không dẫn dây mạch điều khiển qua cặp tiếp điểm thường đóng 95 và 96, rơ le sẽ hoàn toàn bị cô lập khỏi hệ thống. Dù thanh lưỡng kim có cong do nhiệt thì khởi động từ vẫn tiếp tục cấp điện làm hỏng máy.

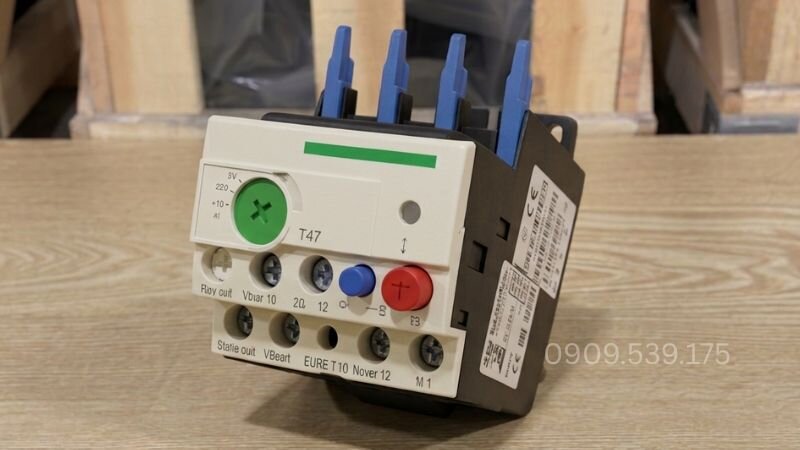

Chọn rơ le nhiệt có dải đo quá lớn

Lựa chọn sai thông số thiết bị bảo vệ làm mất hoàn toàn khả năng phản ứng với sự cố vận hành.

Việc gắn rơ le dòng lớn cho mô tơ điều tốc công suất nhỏ sẽ khiến dòng tác động nằm ngoài khả năng chịu đựng của máy. Động cơ sẽ bị hư hỏng trước khi thiết bị bảo vệ kịp phát hiện bất thường.

Luôn luôn sử dụng đồng hồ vạn năng để kiểm tra tính thông mạch của cặp tiếp điểm 95-96 trước khi đóng điện vận hành chính thức, đảm bảo mạch điều khiển ngắt tức thì khi tác động nút nhấn TEST trên rơ le.

Để đảm bảo hệ thống vận hành an toàn và bền bỉ, việc chọn mua động cơ có hộp giảm tốc đạt chuẩn là yếu tố cốt lõi. Hãy gọi Hotline 0984 921 545 của Motorgiamtoc.org để tư vấn kỹ thuật chuyên sâu và nhận ưu đãi tốt nhất.

Kết luận về kỹ thuật đấu rơ le nhiệt

Việc áp dụng đúng kỹ thuật đấu rơ le nhiệt bảo vệ motor giảm tốc giúp nâng cao độ an toàn vận hành cho toàn bộ xưởng sản xuất.

Nắm vững các bước lắp đặt và cài đặt thông số định mức chính xác sẽ bảo vệ tối đa cho hệ thống động cơ liền hộp giảm tốc khỏi nguy cơ cháy nổ. Hãy luôn tuân thủ các quy tắc an toàn điện và tiến hành kiểm tra định kỳ để thiết bị hoạt động ổn định nhất.
