Hướng dẫn cách thay tụ điện cho motor giảm tốc an toàn

Tụ điện đóng vai trò tạo dòng điện lệch pha giúp khởi động và duy trì từ trường cho động cơ giảm tốc. Khi tụ hư hỏng hoặc suy hao điện dung, motor sẽ phát tiếng ù rít và không thể quay. Việc thực hiện đúng cách thay tụ điện cho motor giảm tốc chuẩn kỹ thuật giúp khôi phục hiệu suất, bảo vệ cuộn dây stator và đảm bảo an toàn điện.

Thực hiện đúng cách thay tụ điện cho motor giảm tốc giúp thiết bị vận hành bền bỉ và an toàn.

• Chuẩn bị đầy đủ dụng cụ tháo lắp, thiết bị đo điện dung µF và đồ bảo hộ cách điện trước khi thao tác.
• Lựa chọn đúng loại tụ điện có thông số điện dung µF và điện áp chịu đựng V AC phù hợp.
• Thực hiện xả sạch điện áp tích tụ trong tụ điện cũ để phòng tránh nguy cơ giật điện.
• Đấu nối chính xác theo sơ đồ cọc cực trên hộp cực động cơ, bọc kín mối nối bằng gen co nhiệt.
• Kiểm tra không tải và đo dòng điện vận hành bằng ampe kìm sau khi hoàn tất quy trình thay thế.

Dưới đây là chi tiết các bước hướng dẫn kỹ thuật và phương pháp thao tác an toàn khi thực hiện thay thế tụ điện cho hệ thống motor giảm tốc.

Phân loại tụ điện dùng trong thiết bị giảm tốc

Tụ điện trang bị trên động cơ điện 1 pha được chia làm hai loại cơ bản dựa theo chức năng vận hành trong mạch điện. Việc nắm rõ đặc điểm từng loại giúp chọn đúng linh kiện thay thế.

Tụ điện xoay chiều AC tạo ra góc lệch pha 90 độ giữa dòng điện cuộn chính và cuộn phụ. Từ trường quay lệch pha này giúp rotor tạo mô men mở máy ban đầu.

Ưu điểm và nhược điểm của việc sử dụng tụ điện trên động cơ liền hộp giảm tốc:

• Ưu điểm: Giúp động cơ 1 pha tự khởi động dễ dàng, mô men kéo ban đầu khỏe, nâng cao hệ số công suất COS phi.
• Nhược điểm: Tụ điện dễ bị suy giảm điện dung theo thời gian, nhạy cảm với nhiệt độ môi trường cao và sự biến động điện áp lưới.

Cách thay tụ điện cho motor giảm tốc cần chuẩn bị những gì?

Trước khi tiến hành công việc tháo lắp điện, khâu chuẩn bị dụng cụ và vật tư là bắt buộc để thao tác diễn ra nhanh chóng, chính xác.

• Dụng cụ tháo lắp: Chuẩn bị tuốc nơ vít 4 cạnh, tuốc nơ vít dẹp, kìm cắt dây điện, kìm tuốt dây và mỏ lết chuyên dụng để tháo nắp hộp cực.
• Dụng cụ đo kiểm: Sử dụng đồng hồ vạn năng VOM có thang đo điện dung µF để kiểm tra tụ điện, đồng thời đo thông mạch cuộn dây nhằm đánh giá tình trạng motor.
• Vật tư cách điện: Chuẩn bị băng keo điện hạ thế, ống gen co nhiệt cách điện và đầu cốt ép nối dây để tăng độ an toàn cho mối nối.
• Trang bị an toàn điện: Ngắt hoàn toàn nguồn điện 220 V AC trước khi thao tác, kiểm tra chắc chắn không còn điện áp tồn dư và đeo găng tay cách điện.

Xác định đúng tụ điện trước khi thay thế

Xác định chính xác thông số kỹ thuật của tụ điện mới là yếu tố quyết định đến mô men quay và độ bền cuộn dây stator.

• Kiểm tra thông số trên tụ cũ: Đọc kỹ giá trị điện dung tính bằng µF và điện áp định mức tính bằng Volt AC được in rõ trên thân tụ cũ.
• Chọn tụ có thông số phù hợp: Tụ điện mới phải có điện dung bằng tụ cũ, điện áp định mức V AC bằng hoặc cao hơn để đảm bảo an toàn cách điện.
• Công thức tính toán điện dung: Trường hợp mất thông số tụ ngâm, có thể ước tính dung lượng theo công thức C = frac{I cdot 10^6}{2 cdot pi cdot f cdot U} với tần số f = 50 Hz.
• Đấu nối tụ điện: Tháo tụ cũ và đấu tụ mới vào đúng sơ đồ đấu dây của động cơ giảm tốc 220v 1 pha. Tụ thường nối giữa dây U với V hoặc cọc cực quy định.
• Xem sơ đồ hộp cực: Đối chiếu sơ đồ dán dưới nắp hộp đấu nối hoặc tem thông số motor, không đấu nối dựa hoàn toàn vào màu dây dẫn.
• Xác định đúng loại motor: Hầu hết động cơ 1 pha dùng tụ điện khởi động, trong khi động cơ giảm tốc 3 pha tiêu chuẩn không sử dụng tụ trong cấu tạo.
• Lưu ý với motor 3 pha: Nếu phát hiện tụ điện gắn trên motor 3 pha, đây là tụ lắp thêm để chạy tạm bằng nguồn 1 pha 220 V AC.

Lưu ý kỹ thuật: Không tự ý tăng dung lượng điện dung µF của tụ ngâm lên quá 10%. Việc tăng điện dung quá mức sẽ làm tăng dòng điện chạy qua cuộn phụ, gây ra hiện tượng phát nhiệt nhanh và làm cháy cuộn dây.

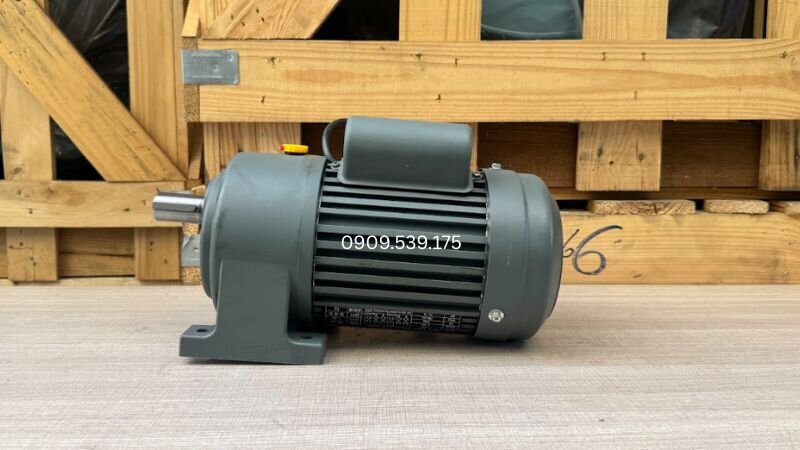

Quy trình cách thay tụ điện cho motor giảm tốc

Quy trình tháo và lắp tụ điện phải tuân thủ nghiêm ngặt các bước kỹ thuật nhằm phòng tránh nguy cơ tai nạn điện và hư hại thiết bị.

• Bước 1: Xả điện tụ cũ. Tụ điện có thể tích điện áp cao ngay cả khi ngắt nguồn. Dùng tuốc nơ vít cán cách điện chạm đồng thời vào hai chân cực tụ để xả điện dư.
• Bước 2: Gỡ bỏ tụ hỏng. Tháo ốc cố định đai ôm tụ trên vỏ máy giảm tốc. Dùng kìm tháo hai đầu dây tụ ra khỏi hộp cực và đánh dấu vị trí dây.
• Bước 3: Lắp tụ mới. Đấu hai đầu dây của tụ mới vào đúng cọc cực vừa tháo. Tụ điện xoay chiều không phân cực tính nên có thể đấu đảo hai đầu dây.
• Bước 4: Bọc cách điện. Dùng ống gen co nhiệt sấy nóng hoặc quấn băng keo điện kỹ tại mối nối. Cố định tụ chắc chắn vào vỏ máy để chống rung động.

Cảnh báo an toàn: Tụ điện có khả năng lưu giữ điện áp tích tụ nguy hiểm ngay cả khi thiết bị đã được ngắt khỏi nguồn điện nhiều giờ. Thao tác xả điện cực là bước bắt buộc trước khi chạm tay vào linh kiện.

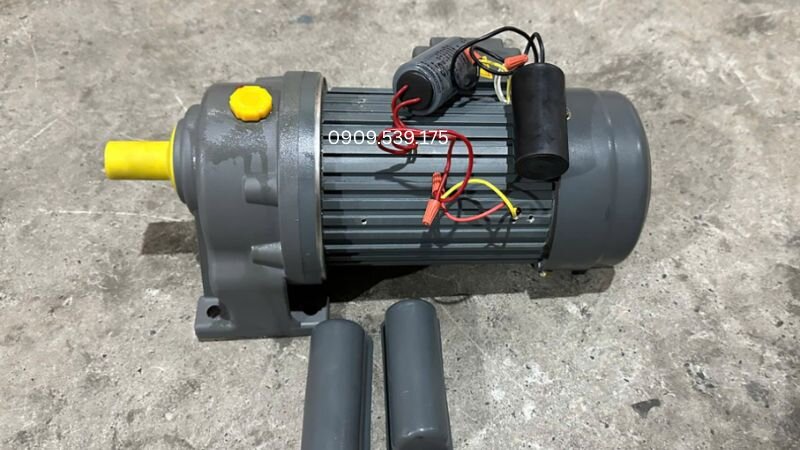

Kiểm tra motor sau khi thay tụ điện

Sau khi hoàn thành các bước thay thế, việc chạy thử kiểm tra giúp xác nhận hệ thống vận hành đúng tiêu chuẩn kỹ thuật.

• Đóng nắp hộp đấu nối: Lắp lại nắp hộp cực, siết chặt các vít và kiểm tra gioăng cao su chống nước đạt tiêu chuẩn IP55.
• Chạy thử không tải: Cấp nguồn 220 V AC cho motor chạy không tải, quan sát trục ra của hộp số giảm tốc liền động cơ quay đúng chiều hay không.
• Kiểm tra âm thanh hoạt động: Motor vận hành phải chạy êm, không có tiếng ù lớn, không rung giật cơ khí hoặc có mùi khét bất thường.
• Đo dòng điện làm việc: Dùng ampe kìm đo dòng điện vận hành. Dòng điện measured phải nằm trong giới hạn dòng định mức I_đm in trên tem motor.

Motorgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Quý khách hàng cần tư vấn hỗ trợ kỹ thuật xin vui lòng liên hệ trực tiếp qua số điện thoại 0984 921 545 hoặc Zalo 0984921545.

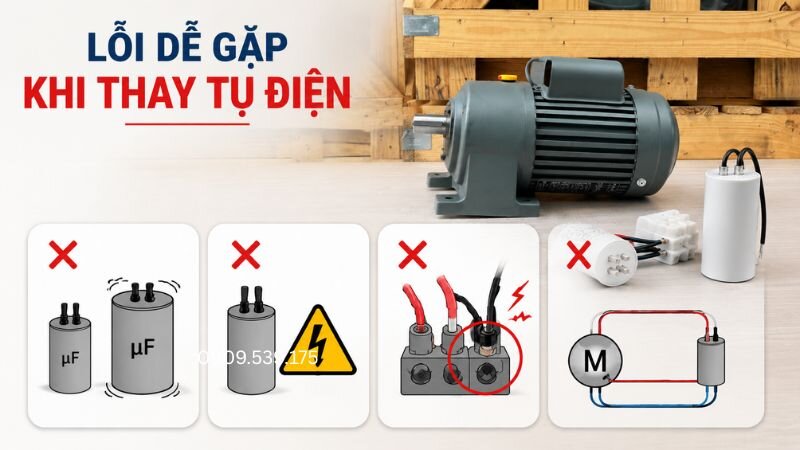

Những lỗi dễ gặp khi thay tụ điện

Nhận biết các sai sót thường gặp giúp thợ kỹ thuật phòng ngừa rủi ro gây chập cháy hoặc hư hỏng mô tơ giảm tốc.

• Chọn sai thông số điện dung: Tụ có dung lượng µF quá nhỏ khiến motor khởi động yếu, tụ quá lớn làm dòng điện tăng cao gây nóng cháy cuộn dây.
• Không xả điện tụ cũ: Tụ điện tích điện áp cao có thể gây giật điện nguy hiểm cho người thao tác nếu bỏ qua bước xả tích điện.
• Đấu nối không chắc chắn: Mối nối lỏng lẻo phát sinh tia lửa điện, sinh nhiệt cao tại tiếp điểm và làm chảy vỏ nhựa hộp cực.
• Đấu sai sơ đồ dây: Đấu nhầm cuộn chính và cuộn phụ khiến motor không khởi động, quay ngược chiều hoặc gây ngắt aptomat.

Bảng tra cứu sự cố tụ điện động cơ

Bảng tổng hợp dưới đây giúp kỹ thuật viên chẩn đoán nhanh các hiện tượng bất thường liên quan đến tụ điện trên động cơ.

Kinh nghiệm thực tế: Khi đã thay tụ mới chính xác mà động cơ vẫn không thể quay hoặc có tiếng kêu bất thường từ hộp giảm tốc, cần kiểm tra kẹt bánh răng, vỡ vòng bi hoặc cong vênh trục cơ khí trước khi tiếp tục cấp điện.

Kết luận

Thay tụ điện cho motor giảm tốc là thao tác bảo dưỡng đơn giản nhưng cần thực hiện đúng kỹ thuật. Việc chọn đúng thông số tụ điện, đấu nối chắc chắn và kiểm tra kỹ sau khi thay sẽ giúp motor hoạt động ổn định.

Nếu đã thay tụ mà motor vẫn không khởi động hoặc hoạt động bất thường, cần ngừng cấp điện và kiểm tra cuộn dây, vòng bi hoặc hộp giảm tốc để xử lý đúng nguyên nhân.
