Cách chọn trục vuông góc hay trục song song chuẩn kỹ thuật

Quyết định chọn trục vuông góc hay trục song song phụ thuộc vào không gian lắp đặt, mô men xoắn và tính năng tự hãm. Động cơ trục vuông góc tối ưu cho góc hẹp sát tường và có khả năng tự khóa. Động cơ trục song song mang lại hiệu suất vượt trội trên 95%, chịu tải nặng tốt và tiết kiệm điện năng cho hệ thống công nghiệp.

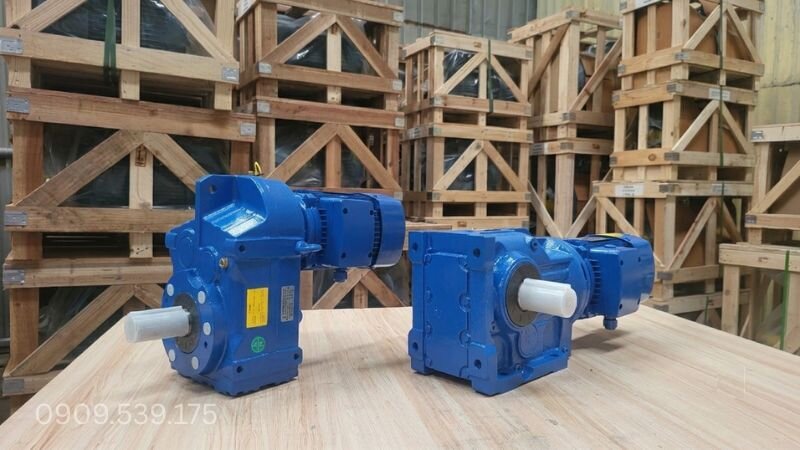

Kinh nghiệm kỹ thuật giúp chọn trục vuông góc hay trục song song hiệu quả

• Trục vuông góc truyền động góc 90 độ giúp tối ưu không gian nhỏ hẹp và có khả năng tự hãm tĩnh.
• Trục song song sử dụng bánh răng nghiêng cho hiệu suất cao, tiết kiệm điện và chịu lực vặn xoắn lớn.
• Tải trọng cực nặng và hoạt động liên tục nhiều ca nên ưu tiên dòng máy trục song song.
• Vị trí sát tường hoặc chiều dài bệ máy hạn chế bắt buộc phải sử dụng thiết kế trục vuông góc.

Bài viết dưới đây sẽ phân tích chi tiết từng thông số kỹ thuật giúp quý khách đưa ra lựa chọn chính xác nhất.

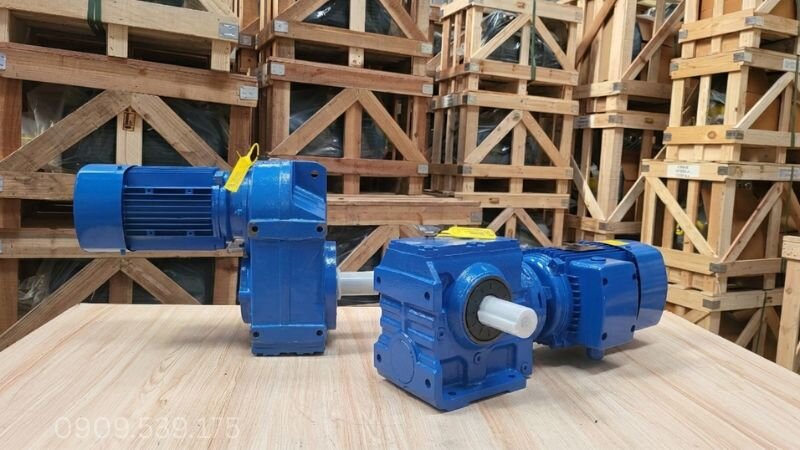

Bảng so sánh điểm khác biệt của hai dáng máy

Việc so sánh trực tiếp các chỉ số cơ khí là cách nhanh nhất để xác định dòng máy phù hợp với hệ thống.

Dưới đây là bảng tổng hợp chi tiết 4 yếu tố kỹ thuật cốt lõi giữa động cơ giảm tốc trục vuông góc và trục song song:

Đánh giá ưu nhược điểm của hai dòng động cơ giảm tốc

Mỗi loại động cơ giảm tốc đều có những ưu thế vận hành và giới hạn kỹ thuật riêng biệt trong thực tế sản xuất.

Cơ cấu truyền động bên trong quy định trực tiếp đến hiệu suất năng lượng cũng như tuổi thọ của từng dòng máy.

Ưu và nhược điểm của động cơ giảm tốc trục vuông góc

Dòng máy này sở hữu kết cấu truyền động đặc thù với trục ra vuông góc 90 độ so với trục vào motor.

Dạng thiết kế này thường ứng dụng bánh răng côn hoặc bộ trục vít bánh vít để đổi hướng chuyển động.

Ưu điểm nổi bật:

• Tối ưu không gian lắp ráp: Trục đầu ra vuông góc 90 độ cho phép toàn bộ thân motor xếp gọn dọc theo sườn máy, giải quyết triệt me tình trạng thiếu hụt diện tích thi công.
• Tính năng tự hãm tĩnh an toàn: Cơ cấu truyền động sinh ma sát trượt lớn, giúp trục tự động khóa chặt một chiều khi ngắt điện, chống trôi dốc hiệu quả.
• Vận hành êm, triệt tiêu tiếng ồn: Bánh răng ăn khớp trượt liên tục giúp hạn chế tối đa các lực va đập cơ khí, cho phép hệ thống chạy êm ái ở dải tốc độ chậm.

Nhược điểm cần lưu ý:

• Hiệu suất thấp, hao điện: Công suất thực tế truyền tới trục chỉ đạt 60% đến 80% do thất thoát năng lượng thành nhiệt. Máy nóng nhanh nếu chạy tải nặng liên tục.
• Tốc độ mài mòn cao: Bánh vít hợp kim đồng khá mềm. Nhông dễ bị mòn mẻ, trượt răng hoặc bó kẹt nếu thường xuyên ép máy chạy vượt mức tải trọng thiết kế.

Khi vận hành động cơ giảm tốc trục vuông góc dạng trục vít bánh vít, việc kiểm soát nhiệt độ vỏ hộp số là vô cùng quan trọng. Lượng nhiệt tỏa ra do ma sát trượt có thể làm giảm chất lượng dầu bôi trơn nhanh chóng. Do đó kỹ sư vận hành cần thay dầu định kỳ để bảo vệ bề mặt bánh răng đồng.

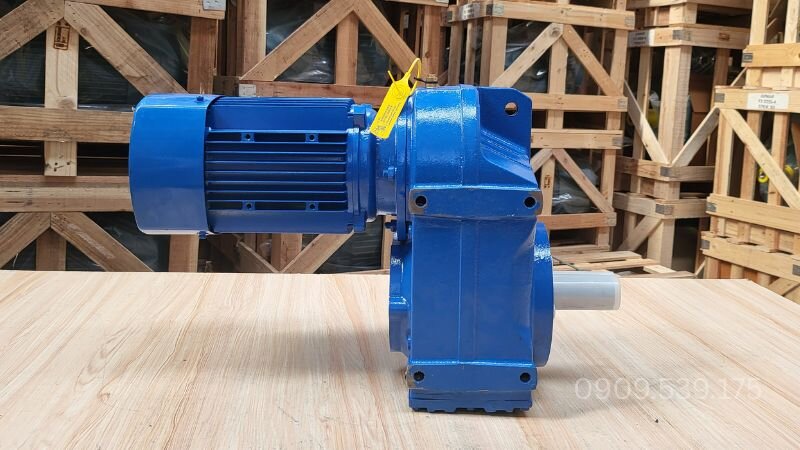

Ưu và nhược điểm của động cơ giảm tốc trục song song

Động cơ giảm tốc trục song song sử dụng hệ thống bánh răng trụ nghiêng lắp trên các trục song song với nhau.

Kiểu bố trí này cho phép lực truyền trực tiếp qua các bề mặt răng với tổn hao cơ khí cực kỳ nhỏ.

Ưu điểm nổi bật:

• Hiệu suất truyền động vượt trội: Hệ bánh răng trụ nghiêng sử dụng ma sát lăn. Hiệu suất thực tế đạt trên 95%, tối đa hóa sức kéo và tối ưu điện năng tiêu thụ.
• Chịu tải nặng và va đập tốt: Nhông gia công từ thép hợp kim nguyên khối tôi cứng, chịu được lực vặn xoắn lớn và các cú sốc tải đột ngột trong công nghiệp.
• Tuổi thọ cao, chạy mát mẻ: Kết cấu cơ khí tản nhiệt tốt, ít hao mòn ma sát. Đảm bảo độ bền bỉ kể cả khi bắt máy hoạt động liên tục 3 ca, giãn chu kỳ bảo dưỡng.

Nhược điểm cần lưu ý:

• Yêu cầu không gian lớn: Motor và phần đầu giảm tốc tạo thành một khối thẳng dài. Đòi hỏi mặt bằng bố trí phía sau vị trí bắt bản mã phải đủ không gian.
• Không có tính năng khóa trục: Do trục quay trơn, nếu lắp cho thang nâng hàng hay tời cẩu, bắt buộc phải tốn thêm chi phí độ phanh từ để chống rơi tự do.

Nên chọn trục vuông góc hay trục song song trong thực tế?

Để quyết định chính xác loại thiết bị phù hợp, quý khách cần căn cứ vào tải trọng và môi trường làm việc.

Cân đối giữa yếu tố kỹ thuật và chi phí mua sắm ban đầu sẽ mang lại hiệu quả kinh tế tối ưu.

Mua dáng vuông góc khi góc hẹp, cần chống trôi

Đây là phương án bắt buộc khi hệ thống bị giới hạn không gian như gầm băng tải sát tường hoặc vị trí chật hẹp.

Tính năng tự hãm giúp ngăn chặn hiện tượng trôi ngược hàng hóa trên băng tải dốc khi sự cố mất điện xảy ra.

Tuy nhiên, người dùng nên chọn motor giảm tốc 380v có công suất lớn hơn tính toán thực tế khoảng 15% để bù trừ lượng công suất hao hụt do sinh nhiệt.

Các dòng motor giảm tốc cốt ngang kiểu này thường áp dụng tốt trong ngành thực phẩm, khuấy hóa chất và băng tải nhẹ.

Mua dáng song song khi tải nặng, cần tốc độ

Ưu tiên dòng máy này cho ứng dụng công nghiệp nặng như máy ép, máy nghiền hoặc hệ thống cán thép.

Nhờ cơ cấu truyền động bánh răng trụ ít hao phí, dáng máy này đáp ứng tốt cường độ chạy liên tục với lực kéo lớn.

Thiết kế động cơ giảm tốc trục ngang kiểu song song giúp motor chạy mát và không lo gãy cốt trục khi bị quá tải tức thời.

Để được hỗ trợ tư vấn chi tiết về các dòng động cơ giảm tốc công nghiệp, quý khách hãy gọi hotline 0984 921 545 để gặp chuyên viên kỹ thuật.

Đối với các dây chuyền motor giảm tốc băng tải tải nặng hoạt động liên tục 24/7, dòng động cơ giảm tốc trục song song giúp tiết kiệm đáng kể chi phí điện năng tiêu thụ hàng năm. Lợi ích từ hiệu suất cao 95% sẽ nhanh chóng bù đắp cho chi phí đầu tư ban đầu của thiết bị.

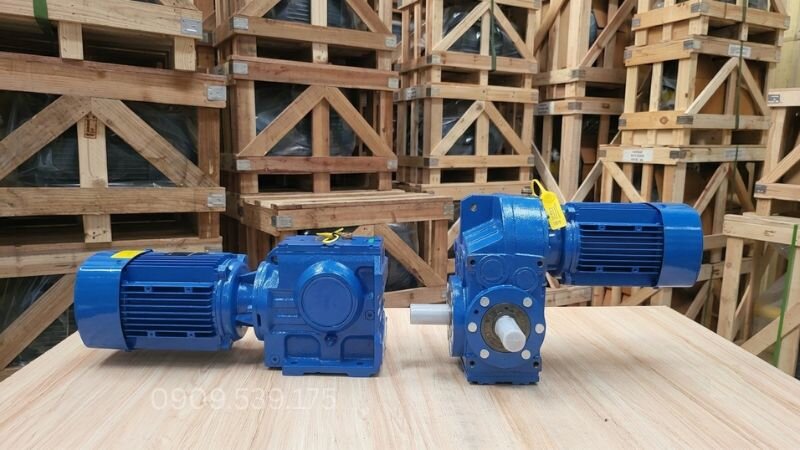

Kinh nghiệm chọn trục vuông góc hay trục song song đúng nhu cầu

Để chọn đúng loại mô tơ giảm tốc, cần xem xét không gian lắp đặt, tải trọng và tốc độ đầu ra của hệ thống.

Khảo sát kỹ lưỡng trước khi đặt hàng giúp tránh tình trạng mua sai quy cách gây lãng phí kinh phí.

Đo đạc kỹ vị trí lắp máy

Trước khi mua bán motor giảm tốc, hãy đo kỹ khoảng cách từ bệ lắp máy đến vách ngăn xung quanh.

Nếu khoảng trống phía sau motor nhỏ hơn 50cm, động cơ giảm tốc trục ngang kiểu vuông góc là giải pháp bắt buộc.

Trường hợp không gian thoáng đãng bốn bề, bạn hoàn toàn có thể tự do lựa chọn dòng máy dựa theo yêu cầu lực kéo thực tế.

Kiểm tra kỹ vị trí chân đế hoặc mặt bích để chọn mua motor giảm tốc chân đế hoặc motor giảm tốc mặt bích phù hợp.

Tính toán chính xác tải trọng kéo

Kỹ sư cần tính được mô men xoắn đầu ra T yêu cầu của hệ thống chứ không chỉ nhìn vào công suất kW.

Công thức tính mô men xoắn cơ bản cho hệ thống truyền động:

T = (9550 * P * eta) / n

Trong đó P là công suất motor kW, eta là hiệu suất truyền động và n là tốc độ vòng quay rpm.

Cùng một công suất motor, nhưng động cơ liền giảm tốc dạng trục song song sẽ cho ra lực kéo thực tế lớn hơn nhờ hiệu suất eta cao.

Nếu tải quá nặng hoặc chạy rung lắc nhiều, ưu tiên tuyệt đối chọn dòng giảm tốc động cơ bánh răng trụ nghiêng.

Kiểm tra tốc độ đầu ra

Cả hai dáng máy đều có thể thiết kế ra tốc độ vòng quay theo ý muốn nhờ chọn tỷ số truyền hộp số.

Tuy nhiên, với tốc độ đầu ra cực chậm, động cơ kèm hộp giảm tốc kiểu trục vuông góc thường sinh nhiệt rất cao do tỷ số truyền trục vít lớn.

Ở dải tốc độ rất chậm này, dùng động cơ giảm tốc tải nặng dạng trục song song ghép tầng sẽ đảm bảo truyền lực êm và máy mát hơn.

Motorgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi luôn sẵn sàng hỗ trợ chọn lựa mô tơ điều tốc phù hợp nhất cho từng dây chuyền sản xuất. Liên hệ Zalo 0984921545 hoặc gọi số 0984 921 545 để nhận tư vấn kỹ thuật trực tiếp.

Kết luận về cách chọn kiểu trục giảm tốc

Việc chọn trục vuông góc hay trục song song được quyết định bởi không gian lắp đặt, đặc tính tải trọng và yêu cầu chống trôi.

Động cơ trục vuông góc là phương án ưu tiên cho góc hẹp hoặc cơ cấu cần tự hãm tĩnh an toàn.

Ngược lại, động cơ trục song song chuyên trị tải cực nặng, chịu va đập tốt và vận hành liên tục nhiều ca.

Hãy xác định đúng nhu cầu thực tế để tối ưu hiệu suất truyền động và tăng tuổi thọ cho toàn bộ máy móc.
