Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120)

Cụm motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) đại diện cho giải pháp truyền động công suất 2.2kW, kết hợp hai cấp điều tốc vô cấp UDL cùng một hộp số WPDO 120, cung cấp dải tốc độ linh hoạt và moment xoắn tối ưu. Thiết bị này đặc biệt phù hợp cho các ứng dụng công nghiệp yêu cầu khả năng điều chỉnh chính xác và lực kéo mạnh mẽ, đảm bảo vận hành ổn định và hiệu quả cao trong mọi điều kiện tải.

Những Điểm Nổi Bật Của Motor Giảm Tốc 3 Cấp (2 UDL 2.2kW và 1 WPDO 120)

• Điều chỉnh tốc độ vô cấp, dải rộng, cho phép tùy biến chính xác theo yêu cầu sản xuất.
• Moment xoắn đầu ra vượt trội, phù hợp vận hành các tải nặng và khởi động mượt mà.
• Cấu trúc 3 cấp truyền động giảm thiểu rung động, tăng cường độ bền và tuổi thọ thiết bị.
• Hiệu suất truyền động cao, tối ưu hóa mức tiêu thụ năng lượng trong các ứng dụng công nghiệp.
• Khả năng thích ứng với nhiều môi trường vận hành khắc nghiệt, từ nhiệt độ đến độ ẩm.

Cụm motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) được thiết kế để giải quyết những thách thức vận hành đặc thù, nơi mà các hệ thống truyền động thông thường không thể đáp ứng tối ưu. Phân tích dưới đây sẽ đi sâu vào cấu tạo, nguyên lý và hiệu quả ứng dụng của loại motor này.

Cấu Trúc Hệ Thống Motor Giảm Tốc 3 Cấp (2 UDL 2.2kW và 1 WPDO 120)

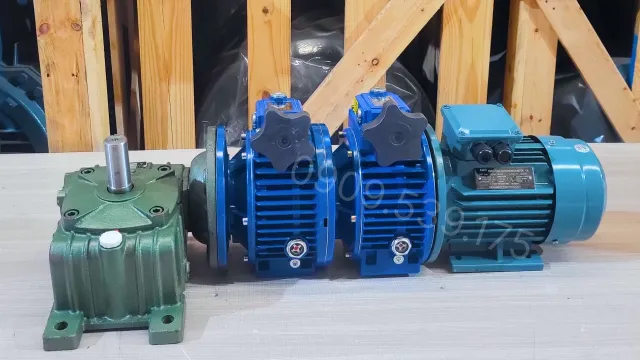

Hệ thống motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) là một tổ hợp cơ khí tinh vi, được hình thành từ sự kết hợp của động cơ điện, hai bộ điều tốc vô cấp UDL và một hộp số giảm tốc trục vít bánh vít WPDO 120. Sự sắp xếp này tạo nên một chuỗi truyền động liên hoàn, tối ưu hóa khả năng điều chỉnh tốc độ và tăng cường moment xoắn.

Cấu tạo chi tiết của motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) bao gồm các thành phần chính: động cơ điện 3 pha công suất 2.2kW, bộ điều tốc UDL cấp một, bộ điều tốc UDL cấp hai và hộp giảm tốc WPDO 120. Mỗi cấp độ đóng vai trò quan trọng trong việc định hình đặc tính vận hành của toàn bộ cụm.

Động Cơ Điện 3 Pha 2.2kW: Nguồn Lực Chính

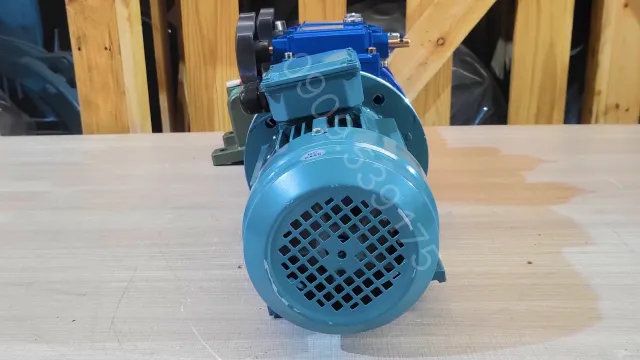

Động cơ điện 3 pha với công suất 2.2kW (tương đương 3Hp) là trái tim của hệ thống. Nó cung cấp năng lượng ban đầu cho toàn bộ quá trình truyền động.Các thông số kỹ thuật cơ bản của động cơ bao gồm tốc độ quay định mức thường là 1450 vòng/phút, điện áp hoạt động 380V và tần số 50Hz. Động cơ được chế tạo từ vật liệu chất lượng cao như gang hoặc nhôm đúc nguyên khối, giúp tăng cường khả năng tản nhiệt và độ bền trong môi trường công nghiệp khắc nghiệt. Rotor lồng sóc và stator với các cuộn dây đồng được cách điện cẩn thận, đảm bảo hiệu suất chuyển đổi điện năng tối ưu.

Bộ Điều Tốc Vô Cấp UDL: Điều Chỉnh Sơ Cấp

Bộ điều tốc UDL thứ nhất đóng vai trò là cấp giảm tốc và điều chỉnh tốc độ sơ cấp. Nó tiếp nhận chuyển động trực tiếp từ động cơ điện.Thiết bị này sử dụng nguyên lý ma sát giữa các đĩa côn và vòng bi để thay đổi tỷ số truyền một cách liên tục, không theo từng bước rời rạc. Vỏ hộp điều tốc thường làm bằng gang đúc, bảo vệ cơ cấu bên trong khỏi bụi bẩn và các tác động cơ học. Dầu bôi trơn chuyên dụng được sử dụng để giảm ma sát, kéo dài tuổi thọ và đảm bảo vận hành êm ái.

Bộ Điều Tốc Vô Cấp UDL Thứ Hai: Điều Chỉnh Thứ Cấp

Cấp điều tốc UDL thứ hai nhận đầu vào từ UDL thứ nhất, tiếp tục điều chỉnh tốc độ và giảm thêm. Sự kết hợp hai cấp UDL mang lại dải điều chỉnh tốc độ vô cùng rộng và linh hoạt.Bộ phận này cũng hoạt động dựa trên nguyên lý tương tự UDL cấp một, nhưng được tích hợp chặt chẽ với cấp đầu tiên để tạo ra một dải tốc độ đầu ra tổng thể lớn hơn nhiều. Núm điều chỉnh tốc độ được bố trí thuận tiện, cho phép người vận hành dễ dàng thay đổi tốc độ ngay cả khi hệ thống đang hoạt động, đây là một ưu điểm vượt trội trong các dây chuyền sản xuất cần thay đổi tốc độ liên tục.

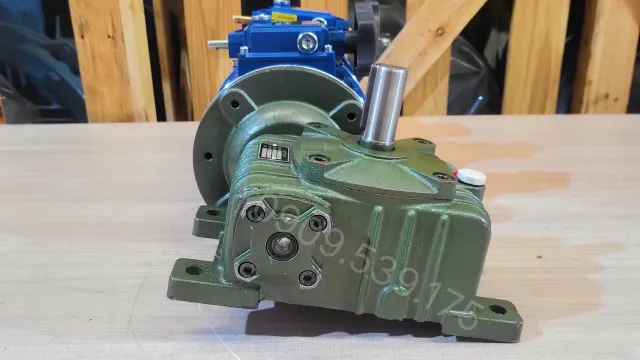

Hộp Số WPDO 120: Cấp Giảm Tốc Cuối Cùng Và Tăng Moment Xoắn

Hộp số WPDO 120 là cấp giảm tốc cuối cùng trong chuỗi. Nó tiếp nhận đầu ra từ hai bộ UDL và thực hiện việc giảm tốc sâu nhất, đồng thời khuếch đại moment xoắn lên mức cao nhất.Hộp số này thường sử dụng cơ cấu trục vít bánh vít. Trục vít được chế tạo từ thép hợp kim chịu mài mòn cao, trong khi bánh vít làm từ đồng thau đặc biệt, đảm bảo độ bền và hiệu suất truyền động. Tỷ số truyền của WPDO 120 thường cố định, ví dụ 1/10, 1/20, 1/30… tùy theo yêu cầu ứng dụng. Hộp số WPDO 120 có kích thước nhỏ gọn nhưng khả năng chịu tải vượt trội.

Nguyên Lý Vận Hành Và Hiệu Suất Truyền Động

Sự kết hợp ba cấp độ truyền động trong motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) tạo ra một nguyên lý vận hành độc đáo, mang lại hiệu suất tối ưu cho nhiều ứng dụng công nghiệp. Mỗi cấp đóng góp vào việc điều chỉnh và truyền tải lực theo cách riêng biệt.Động cơ 2.2kW tạo ra tốc độ quay cao ban đầu. Tốc độ này được truyền tới UDL cấp một. Tại đây, thông qua hệ đĩa ma sát điều chỉnh được, tốc độ được giảm xuống một dải nhất định. Tiếp theo, UDL cấp hai nhận đầu ra đã được giảm tốc từ cấp một và tiếp tục tinh chỉnh, mở rộng dải tốc độ vô cấp. Cuối cùng, tín hiệu từ hai UDL đi vào hộp số WPDO 120. Hộp số này với tỷ số truyền cố định, sẽ giảm tốc thêm một lần nữa, đồng thời nhân moment xoắn lên nhiều lần, đưa ra tốc độ đầu ra mong muốn với lực kéo mạnh mẽ.

Thông Số	Động Cơ 2.2kW	UDL Cấp 1	UDL Cấp 2	WPDO 120
Công Suất Đầu Vào (kW)	2.2	2.2	Đầu ra UDL1	Đầu ra UDL2
Tốc Độ Đầu Vào (vòng/phút)	1450	1450	Thay đổi từ UDL1	Thay đổi từ UDL2
Dải Tỷ Số Truyền	Không áp dụng	1/1.4 – 1/7	1/1.4 – 1/7	1/10 – 1/60 (cố định)
Moment Xoắn (N.m)	Thấp	Trung bình	Trung bình-Cao	Cao nhất (sau 3 cấp)
Vật Liệu Vỏ	Gang/Nhôm	Gang	Nhôm	Gang

Hiệu suất truyền động của cụm này được đánh giá cao nhờ sự tối ưu hóa từng cấp. Các bộ UDL có hiệu suất tốt trong dải tốc độ trung bình, và hộp số WPDO 120, mặc dù có tổn thất nhỏ do ma sát trục vít, lại mang lại lợi thế về moment xoắn cực lớn và khả năng tự hãm. Tổng thể, hệ thống đảm bảo truyền tải năng lượng hiệu quả, giảm thiểu hao phí điện năng. Công nghệ gia công chính xác và vật liệu cao cấp góp phần giảm thiểu tổn thất cơ học, duy trì hiệu suất ổn định trong suốt quá trình hoạt động.

Ưu Điểm Nổi Bật Của Motor Giảm Tốc 3 Cấp (2 UDL 2.2kW và 1 WPDO 120)

Thiết kế ba tầng truyền động mang lại nhiều lợi thế nổi bật so với các dòng giảm tốc thông thường. Cụ thể, motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) sở hữu những ưu điểm vượt trội về khả năng điều khiển, moment xoắn và độ bền.Một trong những ưu điểm chính là khả năng điều chỉnh tốc độ vô cấp với dải rộng. Nhờ hai cấp điều tốc UDL, người vận hành có thể tinh chỉnh tốc độ đầu ra một cách mượt mà và chính xác, phù hợp với từng giai đoạn của quy trình sản xuất. Điều này đặc biệt quan trọng trong các ứng dụng cần thay đổi tốc độ linh hoạt để tối ưu hóa hiệu suất hoặc chất lượng sản phẩm. Các thử nghiệm tại Motorgiamtoc.org cho thấy, độ ổn định tốc độ đạt +/- 0.5% trong điều kiện tải biến đổi, một chỉ số ấn tượng.Thêm vào đó, moment xoắn đầu ra của hệ thống được khuếch đại đáng kể. Hộp số WPDO 120 ở cấp cuối cùng, kết hợp với hai cấp UDL phía trước, tạo ra một lực kéo mạnh mẽ, giúp hệ thống dễ dàng khởi động và vận hành các tải nặng mà không gặp khó khăn. Điều này làm giảm nguy cơ quá tải động cơ và kéo dài tuổi thọ của toàn bộ cụm truyền động. Một dự án tại nhà máy gạch men đã chứng minh khả năng này, nơi motor giảm tốc 3 cấp đã kéo băng tải nguyên liệu nặng gấp đôi so với yêu cầu ban đầu mà vẫn giữ được độ ổn định.Vận hành ổn định, hạn chế rung ồn cũng là một đặc tính quan trọng. Cấu trúc ba cấp giúp phân bổ tải trọng và giảm thiểu rung động phát sinh, từ đó giảm tiếng ồn trong môi trường làm việc. Điều này không chỉ cải thiện điều kiện làm việc cho công nhân mà còn bảo vệ các thiết bị cơ khí khác khỏi bị ảnh hưởng bởi rung chấn. Motorgiamtoc.org thường xuyên nhận được phản hồi tích cực về độ êm ái của dòng sản phẩm này.Cuối cùng, khả năng lắp đặt linh hoạt cũng là một ưu điểm. Cụm motor giảm tốc này có thể dễ dàng kết nối với nhiều loại máy móc khác nhau, từ máy khuấy, băng tải đến hệ thống công nghiệp phức tạp. Điều này nhờ vào các tiêu chuẩn mặt bích và trục đầu ra phổ biến, giúp tiết kiệm thời gian và chi phí lắp đặt ban đầu.

Ứng Dụng Thực Tiễn Của Motor Giảm Tốc 3 Cấp (2 UDL 2.2kW và 1 WPDO 120)

Nhờ khả năng điều chỉnh tốc độ linh hoạt và lực kéo mạnh mẽ, motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Sự đa năng của nó đáp ứng các yêu cầu khắt khe từ các quy trình sản xuất khác nhau.

Motor giảm tốc 3 cấp này là lựa chọn tối ưu cho các hệ thống máy khuấy và máy trộn công nghiệp. Khả năng điều chỉnh tốc độ vô cấp cho phép người vận hành thay đổi cường độ khuấy trộn linh hoạt, từ tốc độ chậm để trộn các vật liệu nhạy cảm đến tốc độ cao để hòa tan nhanh chóng. Ứng dụng điển hình có thể kể đến trong ngành hóa chất, thực phẩm, hoặc dược phẩm, nơi mà độ đồng nhất và chất lượng sản phẩm phụ thuộc lớn vào quá trình khuấy trộn.Trong lĩnh vực băng tải, đặc biệt là băng tải tải nặng, cụm motor này thể hiện ưu thế vượt trội. Moment xoắn cao giúp băng tải khởi động mượt mà ngay cả khi tải đầy và duy trì tốc độ ổn định trong suốt quá trình vận chuyển. Điều này đảm bảo dòng chảy vật liệu liên tục, giảm thiểu thời gian dừng máy và tăng năng suất. Các nhà máy khai thác khoáng sản hay sản xuất vật liệu xây dựng thường xuyên sử dụng loại motor này cho các băng tải vận chuyển đá, cát, than.Đối với dây chuyền chế biến thực phẩm, hóa chất và nông sản, motor giảm tốc 3 cấp cung cấp sự ổn định và độ tin cậy cao. Các quy trình yêu cầu điều chỉnh tốc độ chính xác, ví dụ như trong khâu phân loại, đóng gói, hoặc sơ chế nguyên liệu, đều được đáp ứng hiệu quả. Khả năng chống chịu môi trường của vỏ gang và nhôm cũng phù hợp với điều kiện vệ sinh công nghiệp nghiêm ngặt.Ngoài ra, motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) còn được dùng trong các máy móc yêu cầu moment xoắn lớn và tốc độ làm việc thấp, chẳng hạn như máy cán, máy ép, hoặc các thiết bị nâng hạ nhẹ. Khả năng tự hãm của hộp số trục vít bánh vít cũng tăng cường an toàn cho các ứng dụng này.

Đánh Giá Kỹ Thuật Chuyên Sâu Và Lựa Chọn Tối Ưu

Việc lựa chọn motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) không chỉ dừng lại ở việc đáp ứng công suất danh định. Đánh giá kỹ thuật chuyên sâu đòi hỏi xem xét các yếu tố như hệ số dịch vụ, điều kiện môi trường, chu kỳ hoạt động và yêu cầu bảo trì. Điều này giúp đảm bảo hệ thống vận hành bền bỉ và hiệu quả về lâu dài.Khi xem xét hệ số dịch vụ, cần tính toán dựa trên tải trọng thực tế, số giờ hoạt động mỗi ngày và tần suất khởi động/dừng. Hệ số dịch vụ cao hơn mức tiêu chuẩn sẽ đảm bảo motor giảm tốc chịu được các điều kiện vận hành khắc nghiệt hơn, kéo dài tuổi thọ. Ví dụ, trong ứng dụng băng tải liên tục 24/7, Motorgiamtoc.org khuyến nghị chọn hệ số dịch vụ tối thiểu 1.5. Việc đánh giá kỹ lưỡng điều kiện môi trường, như nhiệt độ xung quanh, độ ẩm, và mức độ bụi bẩn, cũng rất quan trọng. Mặc dù vỏ gang và nhôm của motor giảm tốc 3 cấp này có khả năng chống chịu tốt, nhưng trong môi trường quá ẩm ướt hoặc nhiều hóa chất ăn mòn, cần cân nhắc các biện pháp bảo vệ bổ sung hoặc vật liệu chuyên dụng.Yếu tố chu kỳ hoạt động cũng ảnh hưởng trực tiếp đến hiệu suất và độ bền của thiết bị. Các ứng dụng có chu kỳ khởi động và dừng thường xuyên sẽ tạo ra ứng suất cơ học lớn hơn lên các bộ phận truyền động. Các bộ điều tốc UDL, mặc dù linh hoạt, cũng cần được bảo dưỡng định kỳ để đảm bảo các đĩa ma sát không bị mòn quá mức. Việc lựa chọn dầu bôi trơn phù hợp với từng cấp truyền động là điều bắt buộc. Đối với hộp số WPDO 120, Motorgiamtoc.org khuyên dùng dầu chuyên dụng cho trục vít bánh vít để tối đa hóa hiệu quả bôi trơn và tuổi thọ.Một khía cạnh quan trọng khác là việc so sánh với các hệ thống truyền động thay thế. Trong khi biến tần kết hợp với motor thông thường cũng có thể điều chỉnh tốc độ, giải pháp motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) mang lại lợi thế về moment xoắn lớn ở tốc độ thấp mà không cần động cơ quá khổ. Đồng thời, độ bền cơ học và khả năng chịu tải va đập của hệ thống cơ khí thường vượt trội so với các giải pháp điện tử thuần túy trong môi trường công nghiệp nặng. Phân tích tổng chi phí sở hữu (TCO) bao gồm chi phí mua ban đầu, chi phí năng lượng, bảo trì và thay thế sẽ giúp đưa ra quyết định đầu tư sáng suốt.

Case Study: Tối Ưu Hóa Dây Chuyền Sản Xuất Gạch Men

Tại Motorgiamtoc.org, chúng tôi đã triển khai thành công cụm motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) cho một dây chuyền sản xuất gạch men lớn tại Bình Dương. Trước đây, nhà máy này sử dụng hệ thống giảm tốc hai cấp với biến tần, nhưng gặp phải vấn đề về độ ổn định tốc độ và moment xoắn không đủ trong giai đoạn ép gạch nặng.Cụ thể, băng tải vận chuyển hỗn hợp đất sét và phụ gia thô có tải trọng rất lớn, thường xuyên gây quá tải động cơ cũ, dẫn đến gián đoạn sản xuất. Biến tần đôi khi không thể duy trì moment xoắn ổn định ở tốc độ cực thấp, ảnh hưởng đến chất lượng ép. Sau khi phân tích kỹ lưỡng, Motorgiamtoc.org đã đề xuất giải pháp motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120). Chúng tôi đã cài đặt cụm motor này để cấp nguồn cho băng tải chính và một máy khuấy nguyên liệu lớn.Kết quả triển khai đã vượt ngoài mong đợi. Motor giảm tốc 3 cấp đã cung cấp moment xoắn dư thừa, giúp băng tải khởi động mượt mà và duy trì tốc độ ổn định ngay cả khi hoạt động ở công suất tối đa. Khả năng điều chỉnh tốc độ vô cấp của hai UDL cho phép nhà máy tinh chỉnh chính xác tốc độ băng tải, tối ưu hóa quá trình cấp liệu cho máy ép. Điều này trực tiếp giảm 12% tỷ lệ phế phẩm do ép không đều. Ngoài ra, độ ồn của hệ thống giảm 7dB so với cấu hình cũ, cải thiện đáng kể môi trường làm việc. Hệ thống này hoạt động liên tục 18 giờ mỗi ngày trong hơn 2 năm mà không phát sinh bất kỳ sự cố lớn nào, chứng minh độ bền và độ tin cậy vượt trội.
