Tại sao cần áp dụng sơ đồ lắp tủ điện cho motor giảm tốc đúng tiêu chuẩn?

Việc áp dụng sơ đồ chuẩn giúp bảo vệ hệ thống điện khỏi quá dòng, ngắn mạch, kéo dài tuổi thọ động cơ, vận hành an toàn và tiết kiệm thời gian bảo trì, sửa chữa khi có sự cố xảy ra.

Tủ điện điều khiển motor giảm tốc cơ bản gồm những thiết bị nào?

Một tủ điện tiêu chuẩn gồm có: Aptomat (bảo vệ ngắn mạch), Khởi động từ (đóng ngắt nguồn), Rơ le nhiệt (bảo vệ quá tải), nút nhấn, đèn báo và các phụ kiện đi dây như thanh DIN, máng nhựa.

Khi nào nên chọn phương pháp khởi động Sao Tam giác cho motor giảm tốc?

Phương pháp này phù hợp cho các động cơ giảm tốc có công suất lớn (thường trên 3.7kW) nhằm giảm dòng khởi động ban đầu xuống còn 1/3, tránh gây sụt áp cho mạng điện lưới.

Cách khắc phục lỗi motor giảm tốc bị quay ngược chiều sau khi đấu tủ điện?

Đây là lỗi phổ biến do đấu sai thứ tự pha cấp vào motor 3 pha. Bạn chỉ cần ngắt nguồn điện tổng, sau đó tiến hành đảo vị trí của hai trong ba dây pha bất kỳ cho nhau.

Làm thế nào để bảo vệ cuộn dây đồng của motor giảm tốc không bị chập cháy?

Bạn cần lựa chọn dây dẫn mạch động lực có tiết diện phù hợp và điều chỉnh trị số dòng điện trên rơ le nhiệt đúng bằng dòng định mức ghi trên nhãn mác của mô tơ.

Sơ đồ lắp tủ điện cho motor giảm tốc chuẩn kỹ thuật nhất

Tác giả: Thành Thái

Cập nhật lúc: 16/07/2026

Thiết kế hệ thống điện điều khiển chuẩn xác giúp hệ thống truyền động cơ học vận hành ổn định và an toàn tuyệt đối. Bản vẽ sơ đồ lắp tủ điện cho motor giảm tốc là sơ đồ bố trí thiết bị bảo vệ như aptomat, contactor, rơ le nhiệt nhằm kiểm soát dòng điện cấp cho động cơ giảm tốc. Sơ đồ này đảm bảo việc cấp nguồn, đảo chiều và bảo vệ quá tải diễn ra hiệu quả nhất.

Lợi ích vượt trội khi áp dụng sơ đồ lắp tủ điện cho motor giảm tốc đúng tiêu chuẩn kỹ thuật:

Đảm bảo an toàn tuyệt đối cho hệ thống điện nhờ các thiết bị bảo vệ quá dòng và ngắn mạch định mức.
Giúp kéo dài tuổi thọ của động cơ điện liền hộp giảm tốc thông qua cơ chế kiểm soát dòng khởi động tối ưu.
Hỗ trợ người vận hành dễ dàng điều khiển tốc độ và đảo chiều quay linh hoạt theo nhu cầu sản xuất thực tế.
Tiết kiệm tối đa thời gian bảo trì và xử lý sự cố phát sinh trong quá trình vận hành dây chuyền.

Dưới đây là phân tích chi tiết về sơ đồ thiết kế hệ thống tủ điện điều khiển chuyên dụng cho các dòng động cơ giảm tốc hiện nay.

Một hệ thống tủ điện điều khiển hoàn chỉnh cho motor giảm tốc đòi hỏi sự kết hợp đồng bộ giữa nhiều thiết bị cơ điện. Việc hiểu rõ chức năng từng linh kiện giúp việc đấu nối trở nên chính xác hơn.

Hệ thống truyền động công nghiệp luôn đòi hỏi tính ổn định cực kỳ cao. Do đó, các kỹ sư điện luôn ưu tiên tích hợp đầy đủ linh kiện bảo vệ chất lượng cao vào bên trong vỏ tủ.

Aptomat: Thiết bị đóng cắt nguồn điện tổng, bảo vệ hệ thống khi xảy ra ngắn mạch hoặc quá dòng cực đại.
Khởi động từ: Đóng ngắt nguồn cấp cho motor theo tín hiệu từ nút nhấn, công tắc hành trình hoặc bộ điều khiển PLC.
Rơ le nhiệt: Thiết bị bảo vệ động cơ giảm tốc khỏi hiện tượng quá tải nhiệt khi dòng điện làm việc vượt định mức cho phép.
Cầu chì hoặc aptomat tép: Bảo vệ mạch điều khiển phụ trợ khỏi các sự cố chập mạch công suất nhỏ.
Nút nhấn và đèn báo: Các thiết bị giao tiếp trực tiếp giúp người vận hành kiểm soát trạng thái chạy, dừng hoặc báo lỗi hệ thống.
Dây điện, máng đi dây và thanh DIN: Phụ kiện định vị và đi dây giúp tủ điện luôn gọn gàng, nâng cao tính thẩm mỹ và độ an toàn.

Xem thêm: Cách Đảo Chiều Motor Giảm Tốc Mini 3 Pha An Toàn và Hiệu Quả

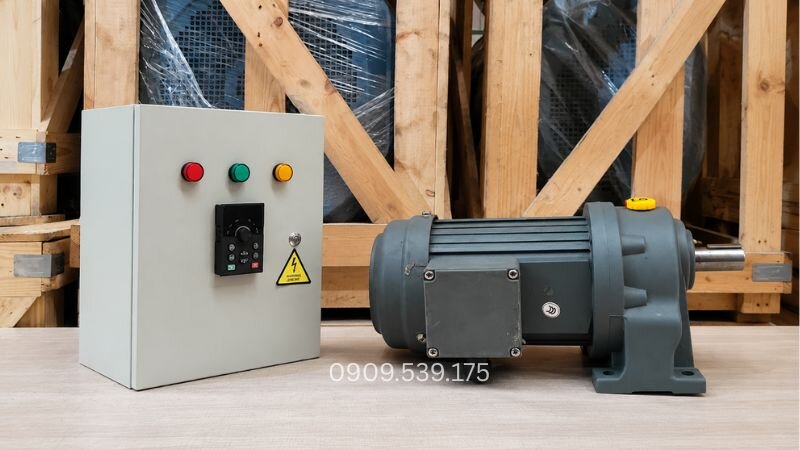

Các thiết bị cơ bản trong tủ điện điều khiển motor giảm tốc[/caption>
Để hệ thống vận hành bền bỉ, việc kết hợp giữa một sơ đồ lắp tủ điện cho motor giảm tốc chuẩn xác và các dòng động cơ giảm tốc chất lượng cao là vô cùng quan trọng. Lựa chọn thiết bị bảo vệ đúng thông số định mức sẽ giảm thiểu đến 90 phần trăm nguy cơ chập cháy cuộn dây đồng của động cơ.
Sơ đồ lắp tủ điện cho motor giảm tốc theo phương pháp
Tùy thuộc vào công suất hoạt động và yêuêu cầu công nghệ, kỹ thuật viên sẽ lựa chọn phương án đấu nối tối ưu nhất. Mỗi phương pháp đều mang lại những hiệu quả vận hành riêng biệt cho hệ thống.
Đối với hệ thống máy giảm tốc công suất nhỏ, phương pháp khởi động trực tiếp thường được ưu tiên nhờ chi phí thấp. Đối với hệ thống lớn hơn, việc giảm dòng khởi động là bắt buộc.
Sơ đồ khởi động trực tiếp: Thường áp dụng cho động cơ giảm tốc dưới 1.1kW hoặc động cơ giảm tốc từ 1.1kW đến 3.7kW. Phương pháp này đưa thẳng nguồn điện lưới vào cuộn dây động cơ thông qua tiếp điểm của khởi động từ.
Sơ đồ khởi động sao tam giác: Phù hợp cho các dòng động cơ giảm tốc trên 3.7kW nhằm hạn chế dòng khởi động ban đầu. Hệ thống sẽ chạy ở chế độ sao trước khi chuyển sang tam giác sau một khoảng thời gian được thiết lập bởi timer.
Sơ đồ sử dụng biến tần: Giải pháp tối ưu nhất cho các dòng motor điều chỉnh tốc độ linh hoạt. Biến tần giúp động cơ khởi động mềm, bảo vệ cơ cấu cơ khí và cho phép thay đổi tần số dòng điện dễ dàng.

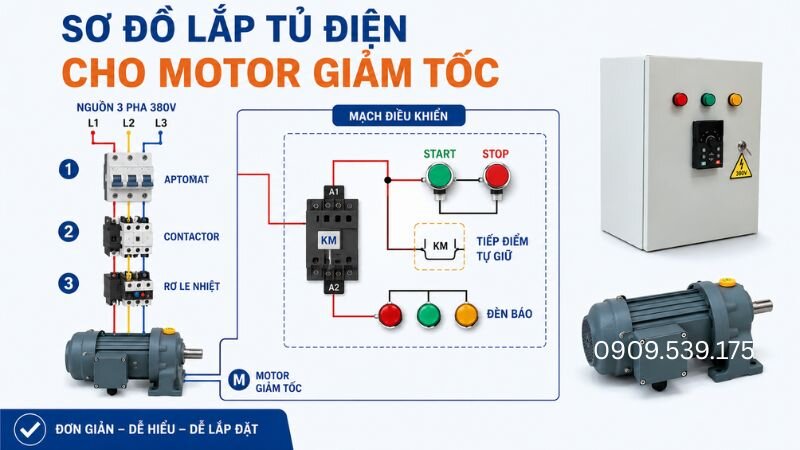

[caption id="attachment_94154" align="aligncenter" width="800"] Sơ đồ lắp tủ điện cho motor giảm tốc.[/caption>
Nếu quý khách đang có nhu cầu mua motor giảm tốc chính hãng với giá cả cạnh tranh nhất thị trường, hãy liên hệ ngay hotline 0984 921 545 để được đội ngũ kỹ sư của Motorgiamtoc.org hỗ trợ tư vấn sơ đồ và chọn lựa thiết bị cơ điện phù hợp.
Hướng dẫn lắp tủ điện cho motor giảm tốc
Quy trình thi công tủ điện cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo an toàn tuyệt đối. Dưới đây là trình tự sáu bước lắp đặt chuẩn xác được thực hiện bởi các chuyên gia giàu kinh nghiệm.
Việc chuẩn bị đầy đủ dụng cụ đo lường và sơ đồ thiết kế rõ ràng là điều kiện bắt buộc trước khi tiến hành đấu nối hệ thống.
Bước 1 chuẩn bị thiết bị điện
Công đoạn chuẩn bị kỹ lưỡng giúp quá trình lắp ráp diễn ra liên tục và không bị gián đoạn. Kỹ thuật viên cần chuẩn bị đầy đủ các khí cụ điện phù hợp với công suất động cơ.
Các thiết bị cần chuẩn bị bao gồm vỏ tủ điện, thanh DIN, máng nhựa đi dây, aptomat tổng, rơ le bảo vệ quá tải và các đầu cos bấm dây chuyên dụng.
Người thiết kế mạch cần phân loại các dòng động cơ giảm tốc 3 pha hoặc động cơ giảm tốc 1 pha để chuẩn bị đúng chủng loại aptomat phù hợp.
Bước 2 lắp thiết bị vào tủ điện
Việc sắp xếp vị trí các thiết bị trên thanh DIN đòi hỏi sự khoa học và thẩm mỹ cao. Sắp xếp hợp lý giúp việc đi dây và tỏa nhiệt của thiết bị đạt hiệu quả tốt nhất.
Thông thường, aptomat tổng được bố trí ở góc trên bên trái, tiếp theo là hệ thống contactor và rơ le nhiệt được lắp tích hợp ngay phía dưới.
Các thiết bị điều khiển phụ trợ như timer hoặc biến tần điều tốc sẽ được xếp ở dãy tiếp theo nhằm tối ưu hóa đường đi của dây dẫn.
Bước 3 đấu dây mạch động lực
Mạch động lực chịu trách nhiệm truyền tải dòng điện chính đến động cơ giảm tốc. Việc chọn đúng tiết diện dây dẫn là vô cùng quan trọng để hạn chế tình trạng quá nhiệt gây cháy nổ.
Dòng điện định mức của hệ thống được tính toán dựa trên công suất ghi trên nhãn động cơ liền hộp giảm tốc. Công thức tính dòng điện định mức cơ bản cho hệ thống điện xoay chiều ba pha:
`I = P / (1.73 * U * cos(phi) * eta)`
Trong đó, P là công suất định mức của động cơ giảm tốc, U là điện áp nguồn cấp xoay chiều, cos(phi) là hệ số công suất và eta là hiệu suất của thiết bị.
Dựa trên dòng điện tính toán được, kỹ thuật viên tiến hành chọn dây dẫn có mật độ dòng điện an toàn khoảng 4 đến 6 ampe trên mỗi milimet vuông đồng.
Khi thực hiện đấu mạch động lực cho các dòng động cơ giảm tốc 3 pha, việc siết chặt tất cả các điểm nối dây là điều kiện tiên quyết. Các mối nối lỏng lẻo sẽ tạo ra điện trở tiếp xúc lớn, dẫn đến hiện tượng sinh nhiệt cao và gây chập cháy thiết bị điện bảo vệ.
Bước 4 đấu dây mạch điều khiển
Mạch điều khiển quyết định logic hoạt động của toàn bộ hệ thống động cơ giảm tốc. Việc đấu nối chính xác các nút nhấn START, STOP và tiếp điểm phụ sẽ đảm bảo tính ổn định khi vận hành.
Dây dẫn dùng cho mạch điều khiển thường sử dụng loại dây đồng mềm có tiết diện từ 0.75 đến 1.5 milimet vuông để dễ dàng uốn nắn trong máng nhựa.
Khi đấu dây mạch đảo chiều quay cho motor giảm tốc chân đế hoặc motor giảm tốc mặt bích, cần thiết kế mạch khóa chéo cơ khí hoặc khóa chéo bằng tiếp điểm phụ của hai contactor.
Việc khóa chéo này giúp ngăn ngừa tuyệt đối hiện tượng ngắn mạch hai pha cực kỳ nguy hiểm khi cả hai nút nhấn chạy thuận chạy ngược bị bấm đồng thời.
Bước 5 kiểm tra trước khi cấp điện
Đây là bước quan trọng để loại bỏ hoàn toàn các nguy cơ chạm chập điện ngoài ý muốn. Kỹ thuật viên cần sử dụng đồng hồ đo chuyên dụng để kiểm tra thông mạch cẩn thận.
Đo điện trở cách điện giữa các pha cuộn dây động cơ và vỏ máy giảm tốc bằng đồng hồ megomet để đảm bảo không bị rò rỉ điện ra môi trường xung quanh.
Hãy chắc chắn rằng không có bất kỳ công cụ cơ khí hoặc đoạn dây đồng thừa nào còn sót lại trên bề mặt các tiếp điểm điện lực.
Bước 6 chạy thử hệ thống cơ điện
Việc cấp nguồn chạy thử nghiệm giúp đánh giá chính xác hiệu suất làm việc của hệ thống. Quá trình này giúp phát hiện sớm các lỗi kỹ thuật phát sinh trước khi bàn giao đưa vào vận hành thực tế.
Khi đóng điện lần đầu, kỹ thuật viên cần theo dõi sát sao dòng điện khởi động và dòng điện chạy không tải của động cơ điện liền hộp giảm tốc.
Nếu chiều quay của động cơ giảm tốc trục ngang hoặc động cơ giảm tốc trục thẳng chưa đúng, cần ngắt điện tổng và tiến hành đảo pha ngay lập tức.

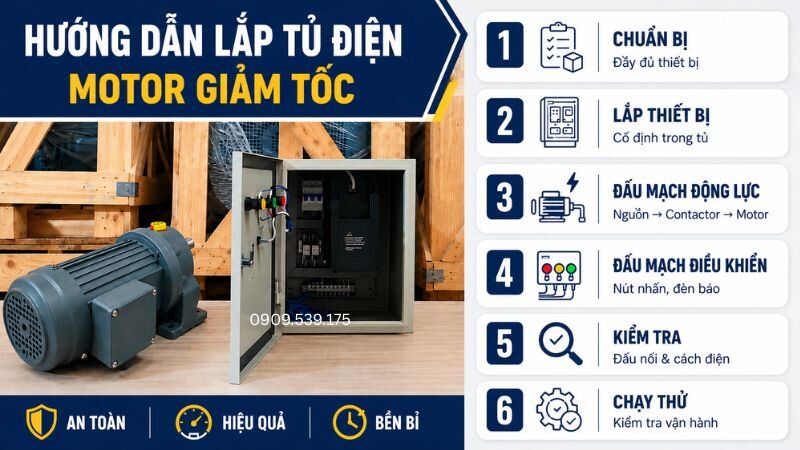

[caption id="attachment_94156" align="aligncenter" width="800"] Quy trình lắp đặt tủ điện theo đúng trình tự kỹ thuật

Các thiết bị cơ bản trong tủ điện điều khiển motor giảm tốc[/caption>
Để hệ thống vận hành bền bỉ, việc kết hợp giữa một sơ đồ lắp tủ điện cho motor giảm tốc chuẩn xác và các dòng động cơ giảm tốc chất lượng cao là vô cùng quan trọng. Lựa chọn thiết bị bảo vệ đúng thông số định mức sẽ giảm thiểu đến 90 phần trăm nguy cơ chập cháy cuộn dây đồng của động cơ.
Sơ đồ lắp tủ điện cho motor giảm tốc theo phương pháp
Tùy thuộc vào công suất hoạt động và yêuêu cầu công nghệ, kỹ thuật viên sẽ lựa chọn phương án đấu nối tối ưu nhất. Mỗi phương pháp đều mang lại những hiệu quả vận hành riêng biệt cho hệ thống.
Đối với hệ thống máy giảm tốc công suất nhỏ, phương pháp khởi động trực tiếp thường được ưu tiên nhờ chi phí thấp. Đối với hệ thống lớn hơn, việc giảm dòng khởi động là bắt buộc.
Sơ đồ khởi động trực tiếp: Thường áp dụng cho động cơ giảm tốc dưới 1.1kW hoặc động cơ giảm tốc từ 1.1kW đến 3.7kW. Phương pháp này đưa thẳng nguồn điện lưới vào cuộn dây động cơ thông qua tiếp điểm của khởi động từ.
Sơ đồ khởi động sao tam giác: Phù hợp cho các dòng động cơ giảm tốc trên 3.7kW nhằm hạn chế dòng khởi động ban đầu. Hệ thống sẽ chạy ở chế độ sao trước khi chuyển sang tam giác sau một khoảng thời gian được thiết lập bởi timer.
Sơ đồ sử dụng biến tần: Giải pháp tối ưu nhất cho các dòng motor điều chỉnh tốc độ linh hoạt. Biến tần giúp động cơ khởi động mềm, bảo vệ cơ cấu cơ khí và cho phép thay đổi tần số dòng điện dễ dàng.
[caption id="attachment_94154" align="aligncenter" width="800"] Sơ đồ lắp tủ điện cho motor giảm tốc.[/caption>
Nếu quý khách đang có nhu cầu mua motor giảm tốc chính hãng với giá cả cạnh tranh nhất thị trường, hãy liên hệ ngay hotline 0984 921 545 để được đội ngũ kỹ sư của Motorgiamtoc.org hỗ trợ tư vấn sơ đồ và chọn lựa thiết bị cơ điện phù hợp.
Hướng dẫn lắp tủ điện cho motor giảm tốc
Quy trình thi công tủ điện cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo an toàn tuyệt đối. Dưới đây là trình tự sáu bước lắp đặt chuẩn xác được thực hiện bởi các chuyên gia giàu kinh nghiệm.
Việc chuẩn bị đầy đủ dụng cụ đo lường và sơ đồ thiết kế rõ ràng là điều kiện bắt buộc trước khi tiến hành đấu nối hệ thống.
Bước 1 chuẩn bị thiết bị điện
Công đoạn chuẩn bị kỹ lưỡng giúp quá trình lắp ráp diễn ra liên tục và không bị gián đoạn. Kỹ thuật viên cần chuẩn bị đầy đủ các khí cụ điện phù hợp với công suất động cơ.
Các thiết bị cần chuẩn bị bao gồm vỏ tủ điện, thanh DIN, máng nhựa đi dây, aptomat tổng, rơ le bảo vệ quá tải và các đầu cos bấm dây chuyên dụng.
Người thiết kế mạch cần phân loại các dòng động cơ giảm tốc 3 pha hoặc động cơ giảm tốc 1 pha để chuẩn bị đúng chủng loại aptomat phù hợp.
Bước 2 lắp thiết bị vào tủ điện
Việc sắp xếp vị trí các thiết bị trên thanh DIN đòi hỏi sự khoa học và thẩm mỹ cao. Sắp xếp hợp lý giúp việc đi dây và tỏa nhiệt của thiết bị đạt hiệu quả tốt nhất.
Thông thường, aptomat tổng được bố trí ở góc trên bên trái, tiếp theo là hệ thống contactor và rơ le nhiệt được lắp tích hợp ngay phía dưới.
Các thiết bị điều khiển phụ trợ như timer hoặc biến tần điều tốc sẽ được xếp ở dãy tiếp theo nhằm tối ưu hóa đường đi của dây dẫn.
Bước 3 đấu dây mạch động lực
Mạch động lực chịu trách nhiệm truyền tải dòng điện chính đến động cơ giảm tốc. Việc chọn đúng tiết diện dây dẫn là vô cùng quan trọng để hạn chế tình trạng quá nhiệt gây cháy nổ.
Dòng điện định mức của hệ thống được tính toán dựa trên công suất ghi trên nhãn động cơ liền hộp giảm tốc. Công thức tính dòng điện định mức cơ bản cho hệ thống điện xoay chiều ba pha:
`I = P / (1.73 * U * cos(phi) * eta)`
Trong đó, P là công suất định mức của động cơ giảm tốc, U là điện áp nguồn cấp xoay chiều, cos(phi) là hệ số công suất và eta là hiệu suất của thiết bị.
Dựa trên dòng điện tính toán được, kỹ thuật viên tiến hành chọn dây dẫn có mật độ dòng điện an toàn khoảng 4 đến 6 ampe trên mỗi milimet vuông đồng.
Khi thực hiện đấu mạch động lực cho các dòng động cơ giảm tốc 3 pha, việc siết chặt tất cả các điểm nối dây là điều kiện tiên quyết. Các mối nối lỏng lẻo sẽ tạo ra điện trở tiếp xúc lớn, dẫn đến hiện tượng sinh nhiệt cao và gây chập cháy thiết bị điện bảo vệ.
Bước 4 đấu dây mạch điều khiển
Mạch điều khiển quyết định logic hoạt động của toàn bộ hệ thống động cơ giảm tốc. Việc đấu nối chính xác các nút nhấn START, STOP và tiếp điểm phụ sẽ đảm bảo tính ổn định khi vận hành.
Dây dẫn dùng cho mạch điều khiển thường sử dụng loại dây đồng mềm có tiết diện từ 0.75 đến 1.5 milimet vuông để dễ dàng uốn nắn trong máng nhựa.
Khi đấu dây mạch đảo chiều quay cho motor giảm tốc chân đế hoặc motor giảm tốc mặt bích, cần thiết kế mạch khóa chéo cơ khí hoặc khóa chéo bằng tiếp điểm phụ của hai contactor.
Việc khóa chéo này giúp ngăn ngừa tuyệt đối hiện tượng ngắn mạch hai pha cực kỳ nguy hiểm khi cả hai nút nhấn chạy thuận chạy ngược bị bấm đồng thời.
Bước 5 kiểm tra trước khi cấp điện
Đây là bước quan trọng để loại bỏ hoàn toàn các nguy cơ chạm chập điện ngoài ý muốn. Kỹ thuật viên cần sử dụng đồng hồ đo chuyên dụng để kiểm tra thông mạch cẩn thận.
Đo điện trở cách điện giữa các pha cuộn dây động cơ và vỏ máy giảm tốc bằng đồng hồ megomet để đảm bảo không bị rò rỉ điện ra môi trường xung quanh.
Hãy chắc chắn rằng không có bất kỳ công cụ cơ khí hoặc đoạn dây đồng thừa nào còn sót lại trên bề mặt các tiếp điểm điện lực.
Bước 6 chạy thử hệ thống cơ điện
Việc cấp nguồn chạy thử nghiệm giúp đánh giá chính xác hiệu suất làm việc của hệ thống. Quá trình này giúp phát hiện sớm các lỗi kỹ thuật phát sinh trước khi bàn giao đưa vào vận hành thực tế.
Khi đóng điện lần đầu, kỹ thuật viên cần theo dõi sát sao dòng điện khởi động và dòng điện chạy không tải của động cơ điện liền hộp giảm tốc.
Nếu chiều quay của động cơ giảm tốc trục ngang hoặc động cơ giảm tốc trục thẳng chưa đúng, cần ngắt điện tổng và tiến hành đảo pha ngay lập tức.
[caption id="attachment_94156" align="aligncenter" width="800"] Quy trình lắp đặt tủ điện theo đúng trình tự kỹ thuật

Trong quá trình lắp đặt tủ điện cho motor giảm tốc, cần tuân thủ một số yêu cầu kỹ thuật để đảm bảo hệ thống vận hành an toàn, ổn định và hạn chế các sự cố về điện.

Xem thêm: kW, W là gì? 1kW bằng bao nhiêu W?

Việc bỏ qua các tiêu chuẩn an toàn cơ bản có thể dẫn đến thiệt hại lớn về kinh tế và ảnh hưởng đến tiến độ sản xuất của doanh nghiệp.

Chọn tiết diện dây dẫn mạch động lực phù hợp với dòng điện định mức của động cơ để tránh phát nhiệt và chập cháy dây dẫn.
Chỉnh định dòng điện trên rơ le nhiệt đúng bằng dòng điện định mức ghi trên nhãn mác của mô tơ giảm tốc để bảo vệ cuộn dây đồng hiệu quả.
Tủ điện cần được nối tiếp đất trực tiếp để đảm bảo an toàn tuyệt đối cho người vận hành khi xảy ra hiện tượng rò rỉ điện.
Tại khu vực có nhiều bụi bẩn hoặc nước, nên sử dụng vỏ tủ điện có cấp bảo vệ IP phù hợp như IP54 hoặc IP55 để bảo vệ linh kiện bên trong.
Thực hiện dán nhãn đầy đủ cho các đầu dây và thiết bị để phục vụ tốt nhất cho công tác bảo trì định kỳ sau này.

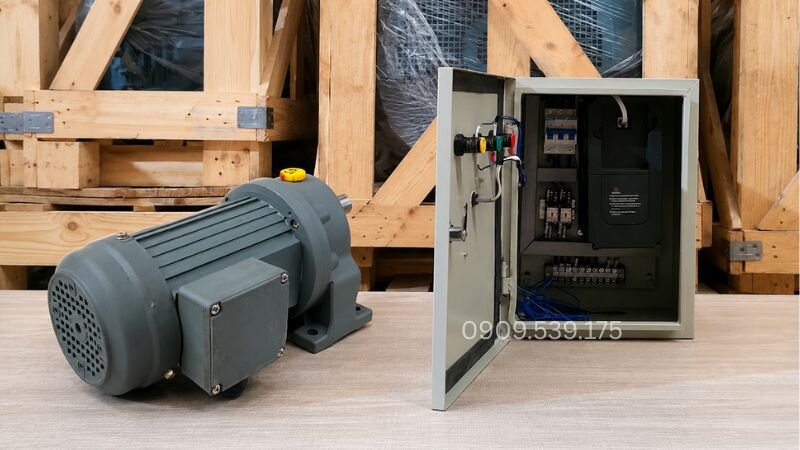

Các yêu cầu kỹ thuật cần tuân thủ khi lắp đặt

Đối với các ứng dụng tải nặng như motor giảm tốc băng tải hoặc máy khuấy, việc cài đặt thời gian khởi động sao tam giác quá dài có thể làm nóng cuộn dây động cơ một cách không cần thiết. Hãy điều chỉnh timer tối ưu dựa trên quán tính thực tế của hệ thống.

Trong quá trình đấu nối và vận hành tủ điện cho motor giảm tốc, có thể gặp một số lỗi kỹ thuật phổ biến. Việc nhận biết nhanh các dấu hiệu này sẽ giúp quá trình khắc phục diễn ra nhanh chóng.

Xem thêm: Cách kiểm tra tỉ số truyền 1/60 thực tế của motor giảm tốc

Hầu hết các lỗi phát sinh thường bắt nguồn từ sai sót trong việc đấu nối cơ bản hoặc do thiết lập sai thông số cài đặt của thiết bị bảo vệ.

Động cơ quay ngược chiều: Nguyên nhân do đấu sai thứ tự pha cấp vào motor giảm tốc 380v. Khắc phục bằng cách đảo vị trí hai trong ba dây pha bất kỳ cho nhau.
Rơ le nhiệt nhảy liên tục: Do dòng điện cài đặt chưa chính xác hoặc động cơ đang chịu tải cơ học quá lớn. Hãy kiểm tra lại cơ cấu truyền động và chỉnh lại rơ le nhiệt theo dòng định mức.
Nhấn nút START nhưng contactor không hút: Do mất nguồn mạch điều khiển hoặc tiếp điểm phụ rơ le nhiệt đang hở. Tiến hành đo kiểm tra nguồn cấp mạch điều khiển và trạng thái rơ le bảo vệ.

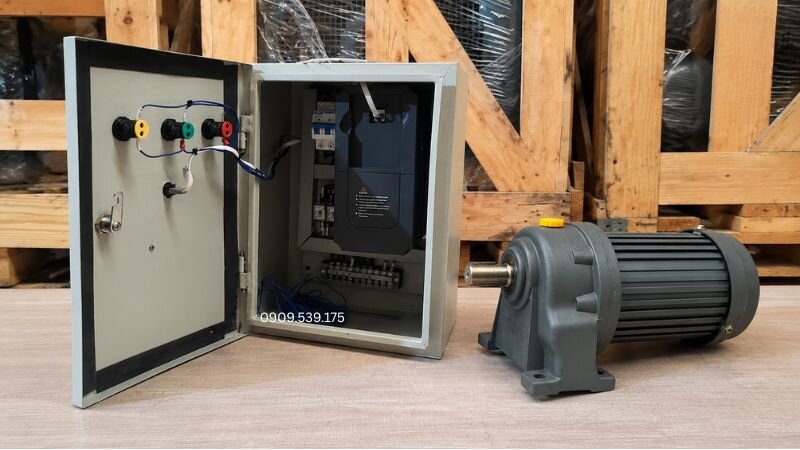

Một số lỗi đấu nối phổ biến và cách nhận biết[/caption>

Mỗi phương pháp khởi động đều mang lại hiệu quả kinh tế và vận hành khác nhau. Việc so sánh chi tiết các chỉ số kỹ thuật sẽ giúp chủ đầu tư đưa ra lựa chọn đầu tư chính xác nhất.

Bảng phân tích dưới đây thể hiện rõ ưu điểm và nhược điểm của từng phương án điều khiển cho hệ thống truyền động hiện nay.

Phương pháp điều khiển	Phạm vi công suất	Ưu điểm nổi bật	Nhược điểm tồn tại
Khởi động trực tiếp DOL	Động cơ dưới 3.7kW	Chi phí lắp đặt rẻ, sơ đồ đấu nối vô cùng đơn giản và dễ dàng bảo trì.	Dòng khởi động tăng cao gấp 5 đến 7 lần dòng định mức, gây sụt áp mạng điện.
Khởi động Sao Tam giác	Động cơ trên 11kW	Giảm dòng khởi động hiệu quả xuống còn khoảng một phần ba, giá thành đầu tư hợp lý.	Mô men khởi động bị giảm mạnh, không thích hợp cho các ứng dụng tải nặng từ đầu.
Bộ điều khiển Biến tần	Mọi dải công suất	Khởi động mềm hoàn hảo, tiết kiệm điện năng tối đa, thay đổi tốc độ linh hoạt.	Chi phí đầu tư ban đầu cao, đòi hỏi kỹ thuật viên có trình độ chuyên môn tốt để cài đặt.

Việc sở hữu một tủ điện chuẩn kỹ thuật cần phải đi kèm với một động cơ giảm tốc chất lượng cao để đạt hiệu suất tối ưu. Motorgiamtoc.org tự hào là đối tác tin cậy hàng đầu tại Việt Nam.

Motorgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor.

Chúng tôi chuyên cung cấp các dòng động cơ giảm tốc chính hãng đa dạng dải công suất từ nhỏ đến lớn. Tất cả sản phẩm đều được kiểm định chất lượng nghiêm ngặt trước khi xuất xưởng.

Để được tư vấn kỹ thuật chi tiết về sơ đồ đấu nối cũng như nhận báo giá các dòng sản phẩm động cơ giảm tốc giá rẻ, quý khách vui lòng liên hệ ngay với chúng tôi:

Số điện thoại tư vấn kỹ thuật: 0984 921 545
Hỗ trợ trao đổi qua Zalo: 0984921545

[faq]

Việc đấu nối và lắp đặt tủ điện điều khiển cần thực hiện đúng theo sơ đồ bản vẽ và các tiêu chuẩn kỹ thuật điện. Chọn đúng thiết bị bảo vệ và thi công cẩn thận sẽ giúp hệ thống vận hành bền bỉ, an toàn, phát huy tối đa công suất của thiết bị.

Nếu quý khách còn bất kỳ thắc mắc nào liên quan đến cách tính toán thiết bị hoặc lựa chọn các dòng động cơ phù hợp, hãy nhanh tay liên hệ ngay với Motorgiamtoc.org để nhận sự hỗ trợ tận tâm nhất từ đội ngũ kỹ sư lành nghề.
