Motor giảm tốc rò điện giật tê tay: Nguyên nhân và xử lý

Hiện tượng motor giảm tốc rò điện giật tê tay xảy ra do dòng điện rò thoát ra vỏ kim loại khi hệ thống cách điện suy giảm hoặc tiếp địa hỏng. Tình trạng này gây nguy hiểm trực tiếp cho con người và tiềm ẩn rủi ro cháy nổ thiết bị. Việc kiểm tra điện trở cách điện, xử lý điểm hở dây và đấu nối tiếp địa chuẩn kỹ thuật sẽ khắc phục triệt để sự cố rò điện an toàn.

Tóm tắt nguyên nhân và cách xử lý motor giảm tốc rò điện giật tê tay:

• Nguyên nhân chính xuất phát từ lớp cách điện cuộn dây bị lão hóa, dây cấp nguồn chạm vỏ hoặc môi trường ẩm ướt xâm nhập.
• Hệ thống tiếp địa không đạt chuẩn khiến dòng điện rò tích tụ trên vỏ kim loại thay vì truyền xuống đất.
• Cần ngắt nguồn điện ngay lập tức, dùng đồng hồ Megomet kiểm tra điện trở cách điện trước khi sửa chữa.
• Phương pháp xử lý bao gồm sấy khô cuộn dây, quấn lại motor, thay dây dẫn hỏng và hoàn thiện tiếp địa vỏ.
• Lắp đặt aptomat chống rò RCD giúp bảo vệ toàn diện cho người vận hành và dây chuyền sản xuất.

Dưới đây là phân tích chuyên sâu về cơ chế vật lý, các nguyên nhân kỹ thuật và quy trình xử lý sự cố rò điện trên động cơ giảm tốc.

Tại sao motor giảm tốc rò điện giật tê tay khi chạm vào?

Hiện tượng giật tê tay khi tiếp xúc với vỏ động cơ là dấu hiệu rõ ràng cho thấy có sự chênh lệch điện thế giữa vỏ máy và mặt đất.

Khi động cơ vận hành, dòng điện xoay chiều chạy qua cuộn dây stator tạo ra từ trường quay. Nếu vật liệu cách điện giữa cuộn dây và lõi thép stator bị hỏng, một phần dòng điện sẽ truyền qua điểm lỗi ra vỏ kim loại.

Nếu vỏ máy không được nối đất đúng kỹ thuật, cơ thể người đóng vai trò là vật dẫn điện xuống đất khi chạm vào. Dòng điện chạy qua cơ thể gây ra cảm giác tê tay hoặc thậm chí nguy hiểm đến tính mạng nếu cường độ rò vượt quá ngưỡng an toàn.

Mức độ giật phụ thuộc vào điện trở cách điện còn lại và điện trở của cơ thể con người tại thời điểm tiếp xúc. Điện trở cách điện càng nhỏ thì dòng điện rò càng lớn và cảm giác tê giật càng mạnh.

Điện trở cách điện tiêu chuẩn của mô tơ giảm tốc hạ thế phải đạt tối thiểu 0.5 MΩ ở trạng thái nguội và lớn hơn 1 MΩ đối với động cơ đang vận hành. Nếu giá trị đo được dưới 0.2 MΩ, dòng điện rò sẽ xuất hiện trên vỏ và gây giật khi người vận hành chạm vào.

Trường hợp vỏ máy có điện áp rò nhưng dòng rò nhỏ, người thao tác chỉ cảm thấy tê nhẹ ở ngón tay. Tuy nhiên, tình trạng này sẽ nhanh chóng trở nên nghiêm trọng nếu không được khắc phục kịp thời.

Các thiết bị như máy giảm tốc, động cơ liền hộp giảm tốc hoặc mô tơ điều tốc đều có cấu tạo vỏ bằng hợp kim nhôm hoặc gang. Đây là những chất liệu dẫn điện rất tốt, khiến hiện tượng rò điện lan truyền nhanh ra toàn bộ thân máy.

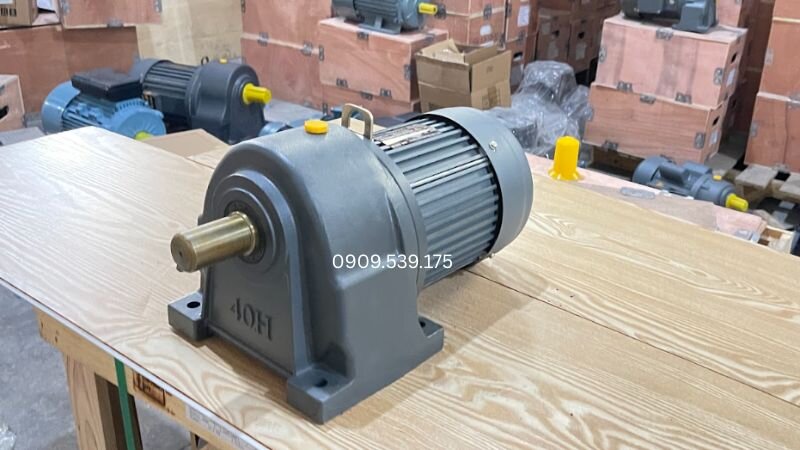

Các nguyên nhân khiến motor giảm tốc rò điện giật tê tay

Xác định chính xác nguyên nhân gốc rễ là bước quan trọng nhất giúp kỹ thuật viên đưa ra phương án khắc phục an toàn và tiết kiệm.

Hiện tượng motor giảm tốc rò điện giật tê tay thường bắt nguồn từ năm yếu tố kỹ thuật chính dưới đây.

Cuộn dây motor bị suy giảm cách điện: Lớp sơn may-may phủ trên dây đồng stator bị lão hóa theo thời gian. Nhiệt độ vận hành cao vượt ngưỡng cho phép của cấp cách điện khiến lớp sơn bị nứt nẻ, bong tróc và làm rò điện ra lõi thép.

Dây nguồn hoặc cáp điện bị hở chạm vỏ: Dây cấp nguồn đi vào hộp đấu nối bị siết quá chặt, cọ xát với mép sắc của vỏ kim loại hoặc bị động vật cắn phá. Lớp vỏ bọc cách điện bên ngoài hư hỏng làm lõi đồng tiếp xúc trực tiếp với vỏ motor.

Nước hoặc hơi ẩm xâm nhập vào motor: Động cơ hoạt động trong môi trường có độ ẩm cao, bị nước mưa tạt hoặc ngưng tụ hơi nước bên trong thân máy. Nước là chất dẫn điện cực tốt, tạo thành cầu nối dẫn dòng điện từ cuộn dây ra vỏ.

Hệ thống tiếp địa không đúng kỹ thuật: Dây nối đất bị đứt, cọc tiếp địa bị rỉ sét làm tăng điện trở tiếp đất, hoặc người lắp đặt bỏ qua bước nối đất vỏ máy. Dòng điện rò không thể thoát xuống đất nên tích tụ trên bề mặt vỏ kim loại.

Linh kiện điện bên trong bị hư hỏng: Tụ điện khởi động bị nứt vỏ rò dung dịch, cầu đấu dây sứ bị nứt vỡ hoặc đầu cos đấu nối bị tuột tiếp xúc với nắp hộp đấu điện. Các sự cố này đều khiến dòng điện đi lệch hướng ra phần vỏ máy.

Bảng thông số kỹ thuật cách điện an toàn cho động cơ

Để đánh giá chính xác mức độ an toàn điện của động cơ có hộp giảm tốc, người vận hành cần nắm rõ các chỉ số tiêu chuẩn kỹ thuật.

Dưới đây là bảng tổng hợp các giá trị điện trở cách điện và tiêu chuẩn an toàn quy định cho động cơ điện công nghiệp.

Công thức tính toán điện trở cách điện cho phép theo tiêu chuẩn kỹ thuật điện công nghiệp được xác định như sau:

R_cd = U_n / (1000 + P_n / 100)

Trong đó, U_n là điện áp định mức của động cơ tính theo Volt, và P_n là công suất định mức tính theo Kilowatt. Kết quả R_cd thu được tính bằng đơn vị Megohm (MΩ).

Nếu giá trị đo thực tế thấp hơn kết quả từ công thức trên, hệ thống cách điện của motor giảm tốc đã suy giảm nghiêm trọng và cần được xử lý ngay.

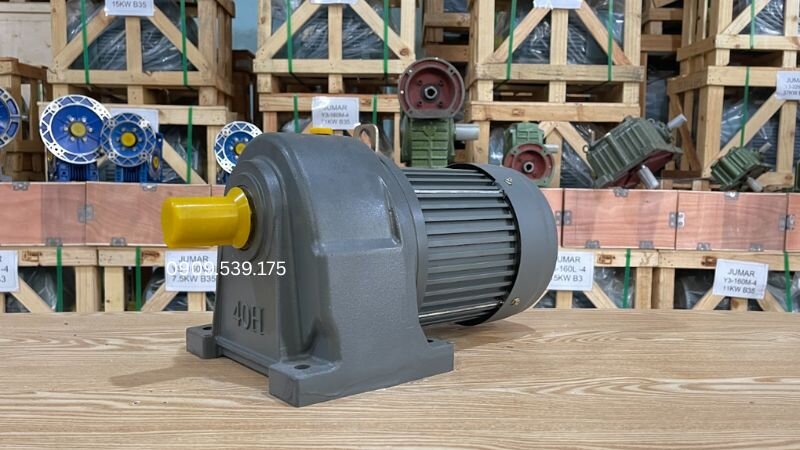

Cách xử lý motor giảm tốc rò điện giật tê tay an toàn

Khi phát hiện hiện tượng rò điện, việc xử lý phải tuân thủ nghiêm ngặt các quy tắc an toàn điện để tránh tai nạn lao động.

Motorgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Quý khách hàng cần tư vấn kỹ thuật hoặc hỗ trợ khắc phục sự cố khẩn cấp có thể liên hệ trực tiếp hotline 0984 921 545 hoặc Zalo 0984921545 để được phục vụ nhanh chóng.

Sấy khô motor giảm tốc bị ẩm

Nếu mô tô giảm tốc bị ẩm do môi trường bảo quản hoặc ngập nước nhẹ, cần tháo rời stator và đưa vào tủ sấy chuyên dụng.

Duy trì nhiệt độ sấy ở mức 70 đến 80 độ C trong thời gian từ 4 đến 8 giờ liên tục. Nhiệt độ gia tăng từ từ sẽ làm bay hơi hoàn toàn độ ẩm đọng trong khe dây và các lớp giấy cách điện.

Sau khi hoàn tất quá trình sấy, dùng đồng hồ Megomet 500V để đo lại điện trở cách điện giữa cuộn dây và vỏ. Động cơ chỉ được phép đóng điện vận hành trở lại khi điện trở đạt trên 0.5 MΩ.

Thay thế dây dẫn và cáp nguồn hư hỏng

Tiến hành kiểm tra toàn bộ tuyến cáp điện nối từ tủ điều khiển đến hộp đấu nối dây trên thân motor giảm tốc 220v hoặc 380v.

Nếu phát hiện vết nứt, biến dạng nhiệt hoặc hở lõi đồng, cần ngắt nguồn điện và thay mới toàn bộ đoạn dây bị hỏng. Chọn dây cáp điện có tiết diện chịu tải phù hợp và bổ sung ốc siết cáp chống thấm IP68 tại vị trí đầu vào hộp đấu dây.

Quấn lại cuộn dây cách điện bị suy giảm

Trường hợp lớp sơn cách điện trên cuộn dây bị cháy xém, om dây hoặc điện trở cách điện không khôi phục sau khi sấy khô, phương án duy nhất là quấn lại stator.

Quy trình quấn lại đòi hỏi sử dụng dây đồng cách điện Class F hoặc Class H chịu nhiệt cao. Sau khi lót giấy cách điện cách vách và quấn dây, stator phải được tẩm ve-ni tỉ mỉ và sấy khô đạt chuẩn kỹ thuật.

Thay mới các linh kiện điện bị hư hỏng

Kiểm tra kỹ các bộ phận phụ trợ như tụ điện ngâm, tụ khởi động, rơ-le ly tâm, cầu đấu dây bằng sứ hoặc nhựa bakelite.

Thay thế ngay các linh kiện có hiện tượng nứt vỡ, phóng điện đen hoặc lão hóa vật liệu. Việc sử dụng linh kiện chính hãng giúp khôi phục trạng thái vận hành ổn định và loại bỏ triệt để nguy cơ rò điện ra vỏ.

Trước khi thực hiện bất kỳ thao tác đo đạc hoặc sửa chữa nào trên động cơ giảm tốc, bắt buộc phải ngắt hoàn toàn nguồn điện cấp, treo biển cảnh báo sự cố và sử dụng bút thử điện hoặc đồng hồ VOM kiểm tra lại để đảm bảo tuyệt đối an toàn.

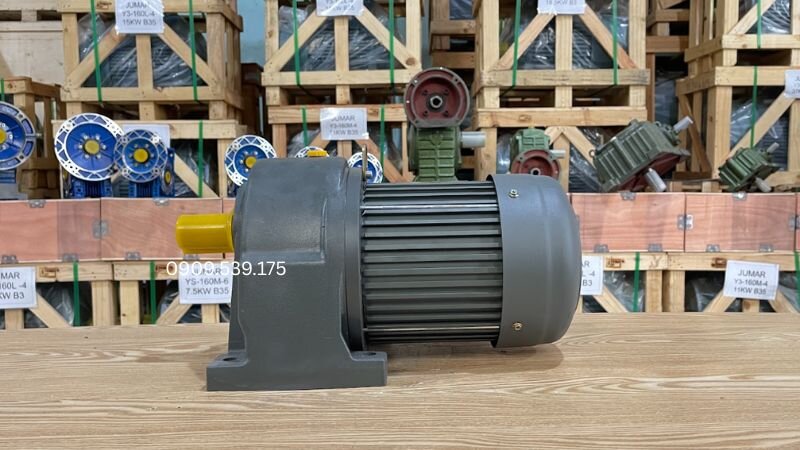

Cách phòng tránh motor giảm tốc bị rò điện hiệu quả

Chủ động triển khai các biện pháp phòng ngừa giúp kéo dài tuổi thọ cho động cơ giảm tốc công nghiệp và bảo vệ an toàn cho công nhân.

Áp dụng đều đặn bốn giải pháp kỹ thuật dưới đây sẽ giảm thiểu đến 95% rủi ro rò điện giật tê tay trong quá trình lao động.

Kiểm tra điện trở cách điện định kỳ

Lập sổ theo dõi bảo dưỡng và đo điện trở cách điện của tất cả các động cơ theo chu kỳ 3 tháng hoặc 6 tháng một lần.

Sử dụng đồng hồ Megomet chuyên dụng để ghi nhận thông số. Việc đo đạc thường xuyên giúp phát hiện sớm xu hướng suy giảm cách điện trước khi xảy ra sự cố rò điện thực sự.

Lắp đặt thiết bị chống rò điện RCD

Lắp bổ sung aptomat chống rò điện RCD hoặc RCCB có dòng rò tác động định mức 30mA tại tủ điện điều khiển trung tâm.

Khi xuất hiện dòng điện rò vượt quá 30mA thoát ra vỏ máy, thiết bị bảo vệ sẽ tự động ngắt nguồn điện trong thời gian chưa tới 0.1 giây. Điều này loại bỏ hoàn toàn nguy cơ người vận hành bị điện giật gây nguy hiểm.

Hạn chế môi trường ẩm ướt kéo dài

Lựa chọn vị trí lắp đặt motor giảm tốc ở những nơi khô ráo, thông thoáng và tránh ánh nắng chiếu trực tiếp hoặc mưa hắt.

Nếu máy bắt buộc phải làm việc ngoài trời hoặc khu vực chế biến thủy hải sản ẩm ướt, cần làm mái che bảo vệ và ưu tiên chọn động cơ có chỉ số chống nước tối thiểu IP55 hoặc IP66.

Bảo dưỡng hệ thống tiếp địa chuẩn kỹ thuật

Thiết lập hệ thống dây nối đất tiếp địa riêng biệt cho vỏ thiết bị với điện trở tiếp địa không vượt quá 4 Ohm theo tiêu chuẩn TCVN.

Thường xuyên kiểm tra điểm siết ốc tiếp địa trên vỏ motor giảm tốc chân đế hoặc motor giảm tốc mặt bích. Làm sạch rỉ sét tại cọc nối đất để duy trì khả năng thoát dòng rò liên tục và an toàn.

Hệ thống tiếp địa nối đất vỏ máy chuẩn kỹ thuật là lá chắn an toàn quan trọng nhất. Khi vỏ động cơ được nối đất tốt, dòng rò sẽ ưu tiên đi xuống đất thay vì đi qua cơ thể người, bảo vệ tuyệt đối nguy cơ giật điện.

Kết luận

Hiện tượng motor giảm tốc rò điện giật tê tay là tín hiệu nguy hiểm yêu cầu người vận hành phải lập tức dừng máy và xử lý kỹ thuật.

Việc nắm vững các nguyên nhân gây rò điện như cuộn dây ẩm, hư hỏng lớp cách điện hay thiếu dây tiếp địa sẽ giúp bạn đưa ra phương án sửa chữa nhanh chóng và hiệu quả nhất.
