Việc kết nối sơ đồ dây điện chính xác quyết định hoàn toàn hiệu suất hoạt động của hệ thống truyền động công nghiệp. Lựa chọn motor giảm tốc nên đấu sao hay tam giác phụ thuộc trực tiếp vào điện áp lưới điện thực tế và thông số định mức ghi trên nhãn máy. Điều này giúp ngăn ngừa sự cố chập cháy cuộn dây và tối ưu hóa điện năng tiêu thụ.
Quyết định motor giảm tốc nên đấu sao hay tam giác dựa trên ba yếu tố cốt lõi sau đây.
Sau đây là những phân tích kỹ thuật chi tiết giúp bạn đưa ra lựa chọn sơ đồ đấu dây tối ưu nhất cho thiết bị của mình.
Để xác định được cách đấu dây chính xác, người kỹ thuật viên cần dựa vào các yếu tố kỹ thuật thực tế dưới đây. Việc hiểu rõ cấu trúc điện lưới và thông số cơ học giúp quá trình vận hành hệ thống giảm tốc diễn ra thuận lợi.
Nhà sản xuất luôn cung cấp các thông số định mức trên tem mác gắn ở vỏ động cơ. Các ký hiệu này là chỉ dẫn bắt buộc để đảm bảo an toàn điện cho thiết bị.
Trên tem sẽ ghi rõ mức điện áp chịu đựng của cuộn dây tương ứng với kiểu đấu sao ký hiệu chữ Y và kiểu đấu tam giác ký hiệu hình tam giác ngược. Đây là cơ sở đầu tiên và quan trọng nhất để xác định cách đấu phù hợp cho thiết bị điện.
Ví dụ điện áp ghi là 220V/380V tương ứng tam giác/sao. Điều này nghĩa là cuộn dây chịu được điện áp pha cực đại là 220V. Khi nối lưới điện 380V bắt buộc phải dùng sơ đồ hình sao để bảo vệ mô tơ giảm tốc không bị quá dòng.
Đối với các dòng động cơ giảm tốc châu âu cao cấp, thông số điện áp thường được chuẩn hóa rất rõ ràng. Việc đọc hiểu đúng ký hiệu trên nhãn máy giúp người vận hành tránh được các sai sót đáng tiếc khi lắp đặt thực tế.
Người vận hành cần đo và xác định chính xác điện áp lưới điện đang cung cấp tại nhà xưởng trước khi đấu nối. Việc này giúp hạn chế tình trạng quá áp hoặc sụt áp đột ngột gây hư hỏng cuộn dây.
Nguồn cấp phổ biến tại các nhà máy Việt Nam là nguồn điện 3 pha 380V. Một số khu công nghiệp hoặc máy móc nhập khẩu có thể sử dụng lưới điện 3 pha 220V hoặc 3 pha 460V.
Bạn cần đối chiếu nguồn điện thực tế này với thông số trên tem motor. Mục tiêu là chọn cách đấu sao cho điện áp cấp vào mỗi pha của cuộn dây bằng đúng với điện áp định mức được nhà sản xuất quy định.
Khi sử dụng dòng động cơ giảm tốc 220v tại các khu vực dân dụng, nguồn điện cấp thường là điện 1 pha. Việc hiểu rõ sự khác biệt giữa nguồn 1 pha và 3 pha giúp bạn chọn đúng dòng giảm tốc motor phù hợp nhu cầu.
Công suất của motor thường liên quan đến điện áp định mức và kiểu đấu dây của động cơ. Tùy thuộc vào dải công suất, nhà sản xuất sẽ thiết kế cuộn dây bên trong phù hợp với các chế độ vận hành khác nhau.
Đối với motor công suất nhỏ thường dưới 3kW: Thiết bị thường có thông số điện áp định mức là 220V/380V tương ứng tam giác/sao. Khi sử dụng với nguồn điện 3 pha 380V thông dụng, động cơ giảm tốc thường được đấu hình sao để làm việc đúng điện áp định mức.
Đối với motor công suất lớn thường từ 4kW trở lên: Thiết bị thường có thông số điện áp định mức là 380V/660V tương ứng tam giác/sao. Với nguồn điện 3 pha 380V của nhà xưởng, động cơ thường được đấu hình tam giác để đạt công suất định mức và mô men xoắn tối ưu theo thiết kế.
Khi vận hành động cơ giảm tốc công nghiệp tải nặng, việc đấu đúng sơ đồ tam giác là bắt buộc để máy đạt đủ lực kéo. Nếu đấu sai sang hình sao, máy sẽ không thể sinh ra đủ mô men xoắn định mức.
Thông số công suất và điện áp luôn đi liền với nhau trên nhãn máy. Người lắp đặt tuyệt đối không tự ý thay đổi sơ đồ đấu dây nếu chưa đo đạc nguồn cấp thực tế tại vị trí lắp đặt động cơ giảm tốc.
Yêu cầu về dòng khởi động và mô men tải cũng quyết định phương án đấu nối tối ưu cho thiết bị. Việc tính toán kỹ lưỡng giúp bảo vệ lưới điện chung của toàn bộ nhà xưởng sản xuất.
Đối với động cơ có công suất lớn, dòng điện sinh ra khi khởi động trực tiếp rất cao. Hiện tượng này dễ gây sụt áp hệ thống điện lưới và ảnh hưởng đến các thiết bị điện tử xung quanh.
Do đó kỹ thuật viên sẽ áp dụng phương pháp khởi động sao tam giác. Động cơ liền hộp giảm tốc sẽ được đấu nối chạy chế độ sao trong vài giây đầu để giảm dòng khởi động đi ba lần.
Sau khi tốc độ vòng quay đạt khoảng tám mươi phần trăm định mức, tủ điện điều khiển tự động chuyển sang chế độ tam giác. Lúc này động cơ hoạt động đúng tải định mức với công suất tối đa.
Phương pháp này thường được áp dụng cho motor giảm tốc băng tải trong các dây chuyền sản xuất lớn. Việc khởi động mềm mại giúp bảo vệ hệ thống bánh răng của hộp giảm tốc liền động cơ khỏi bị va đập cơ học mạnh.
Nếu bạn đang tìm kiếm giải pháp truyền động chất lượng cao hoặc cần tư vấn kỹ thuật đấu nối chính xác cho nhà xưởng, hãy liên hệ ngay với Motorgiamtoc.org qua hotline 0984 921 545 hoặc kết nối Zalo 0984921545. Đội ngũ kỹ sư giàu kinh nghiệm kế thừa từ Thành Thái Motor sẽ hỗ trợ bạn lựa chọn các dòng động cơ giảm tốc chính hãng với giá cả tối ưu nhất.

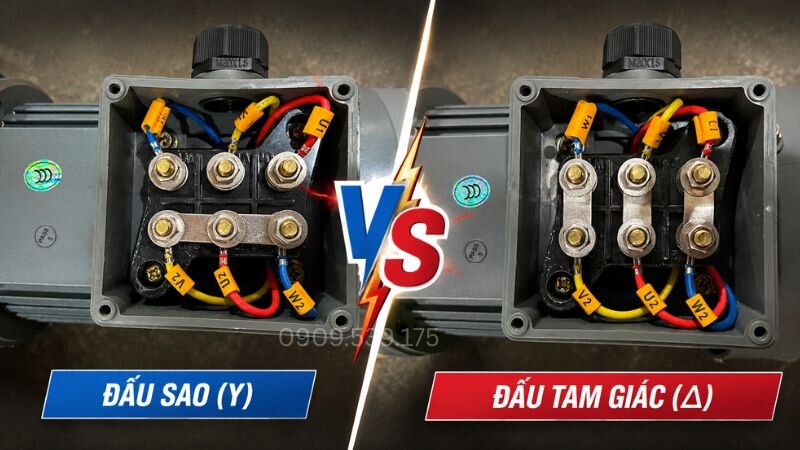

So sánh các đặc điểm kỹ thuật giữa đấu sao và đấu tam giác[/caption>Việc thao tác trực tiếp trên hộp cực đòi hỏi sự chính xác tuyệt đối để tránh hiện tượng ngắn mạch hoặc rò rỉ điện. Các ký hiệu đầu dây đã được chuẩn hóa quốc tế giúp kỹ thuật viên dễ dàng đấu nối.
Bên trong hộp cực hay còn gọi là hộp đấu dây của motor thường có 6 cọc đấu dây bằng đồng. Chúng được đánh ký hiệu chuẩn là U1, V1, W1 tương ứng hàng phía dưới và U2, V2, W2 tương ứng hàng phía trên.
Sơ đồ bố trí cầu đấu này cho phép người dùng dễ dàng chuyển đổi qua lại giữa hai kiểu đấu bằng thanh đồng. Tùy thuộc vào yêu cầu điện áp, bạn sẽ tiến hành lắp đặt thanh nối theo các bước hướng dẫn cụ thể bên dưới.
Sơ đồ đấu sao thường được dùng cho các dòng máy có công suất nhỏ hoặc khi khởi động giảm dòng. Phương pháp này liên kết các đầu cuối của ba cuộn dây thành một điểm trung tính.
Kỹ thuật viên sử dụng thanh đồng đi kèm nối chụm ngang 3 cọc U2, V2 và W2 lại với nhau thành một điểm chung. Sơ đồ này tạo ra điểm trung tính giả lập cho hệ thống ba pha.
Nguồn điện 3 pha từ tủ điều khiển sẽ được cấp trực tiếp vào 3 cọc còn lại là U1, V1 và W1. Đảm bảo các đai ốc được siết chặt để tránh tiếp xúc lỏng lẻo gây phát nhiệt.
Khi sử dụng motor giảm tốc 380v công suất nhỏ, kiểu đấu này đảm bảo thiết bị hoạt động êm ái. Đồng thời dòng điện chạy qua các cuộn dây stator luôn nằm trong ngưỡng an toàn cho phép.
Sơ đồ đấu tam giác giúp động cơ phát huy tối đa công suất định mức khi hoạt động liên tục. Cách đấu này nối đầu cuộn dây này với cuối cuộn dây kia tạo thành mạch kín.
Người thực hiện sử dụng 3 thanh đồng đặt thẳng đứng để nối song song các cặp cọc đấu dây với nhau. Cụ thể nối cặp U1 với W2, nối V1 with U2, và nối W1 với V2.
Sau đó tiến hành cấp nguồn điện 3 pha vào 3 điểm vừa nối bằng đầu cốt chuyên dụng. Điều này tương đương với việc cấp điện trực tiếp vào các đầu cực U1, V1 và W1.
Kiểu đấu này phù hợp cho các dòng motor giảm tốc mặt bích hoạt động trong môi trường công nghiệp nặng. Việc kết nối đúng chuẩn giúp tối ưu hóa hiệu suất hoạt động của hệ thống truyền động cơ khí.
Trước khi đóng điện vận hành motor giảm tốc, phải dùng đồng hồ vạn năng kiểm tra tính thông mạch của các cầu đấu dây. Đảm bảo không có hiện tượng chạm chập giữa các pha hoặc chạm ra vỏ sắt của động cơ.

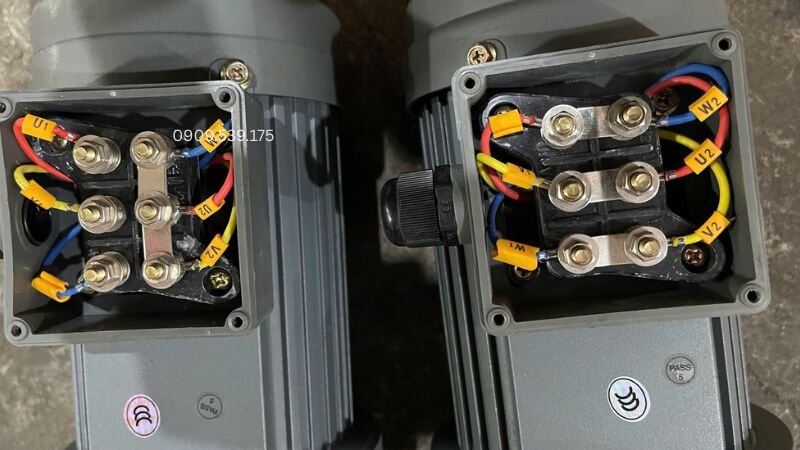

Cách đấu dây motor giảm tốc theo sơ đồ đấu sao và đấu tam giác[/caption>Sự thiếu sót trong khâu kiểm tra thông số thiết bị rất dễ dẫn đến việc đấu sai sơ đồ dây. Những lỗi này thường gây ra hư hỏng cơ học và điện học nghiêm trọng cho hệ thống truyền động.
Đây là một trong những lỗi phổ biến nhất gây cháy hỏng động cơ ngay khi vừa đóng điện. Việc cấp điện áp vượt quá giới hạn chịu đựng của lớp cách điện sẽ phá hủy cuộn dây lập tức.
Trường hợp này xảy ra khi động cơ có thông số 220V/380V tương ứng tam giác/sao nhưng lại đấu tam giác vào lưới điện 380V. Điện áp thực tế đặt lên mỗi cuộn dây lúc này là 380V, vượt quá mức cho phép 220V.
Hệ quả là dòng điện tăng vọt lên rất cao so với dòng định mức. Động cơ liền giảm tốc sẽ bị quá dòng, sinh nhiệt cực nhanh và cháy cuộn dây đồng chỉ sau vài giây hoạt động.
Sự cố này không chỉ phá hủy cuộn dây stator mà còn có thể gây chập cháy tủ điều khiển. Việc sửa chữa quấn lại cuộn dây cho động cơ gắn liền hộp giảm tốc thường rất tốn kém thời gian và chi phí.
Lỗi này tuy không gây cháy tức thì nhưng lại làm suy giảm nghiêm trọng khả năng chịu tải của thiết bị. Động cơ không thể sinh ra đủ mô men xoắn để vận hành các cơ cấu cơ khí.
Lỗi này xảy ra khi động cơ có thông số 380V/660V tương ứng tam giác/sao nhưng lại đấu hình sao vào nguồn 380V. Điện áp thực tế đặt lên mỗi cuộn dây lúc này chỉ đạt khoảng 220V, thấp hơn nhiều so với mức yêu cầu 380V.
Motor chạy rất yếu, mô men xoắn giảm đi ba lần so với thiết kế ban đầu. Khi kéo tải nặng, động cơ không thể khởi động được, dẫn tới kẹt rô to, sinh nhiệt cao và cuối cùng gây cháy cuộn dây.
Hiện tượng này thường bị nhầm lẫn với lỗi kẹt cơ khí cơ học thông thường. Kỹ thuật viên cần dùng đồng hồ kẹp dòng để đo dòng điện chạy qua các pha nhằm phát hiện chính xác nguyên nhân.
Đấu sai kiểu dây có thể làm motor quá nhiệt hoặc cháy cuộn dây[/caption>Để đảm bảo quá trình vận hành diễn ra an toàn, việc thực hiện các bước kiểm tra kỹ thuật trước khi đóng điện là cực kỳ cần thiết. Quy trình này giúp phát hiện sớm các lỗi lắp đặt cơ học và rò rỉ điện năng.
Trước khi đấu nối dây nguồn, kỹ thuật viên cần tiến hành đo độ cách điện giữa các cuộn dây với vỏ máy. Việc này giúp đảm bảo lớp sơn cách điện trên dây đồng không bị trầy xước trong quá trình vận chuyển.
Sử dụng đồng hồ đo điện trở cách điện chuyên dụng megomet đặt ở thang đo 500V. Điện trở đo được giữa cuộn dây và vỏ động cơ điện liền hộp giảm tốc phải đạt giá trị tối thiểu từ 0.5 megaohm trở lên.
Nếu kết quả đo được thấp hơn giá trị tiêu chuẩn, cuộn dây có thể đã bị ẩm hoặc rò rỉ điện. Cần tiến hành sấy khô cuộn dây trước khi cấp điện vận hành để tránh hiện tượng phóng điện nguy hiểm.
Các thiết bị bảo vệ trong tủ điện cần được cài đặt chính xác theo thông số dòng điện định mức ghi trên nhãn máy. Việc này giúp bảo vệ motor hộp số giảm tốc khỏi các sự cố quá tải kéo dài.
Rơ le nhiệt cần được điều chỉnh dòng tác động bằng khoảng 1.1 lần dòng định mức của động cơ. Khi xảy ra hiện tượng kẹt tải cơ học, rơ le nhiệt sẽ tự động ngắt mạch bảo vệ cuộn dây stator.
Đối với hệ thống sử dụng biến tần điều khiển motor điều chỉnh tốc độ, cần nhập chính xác các thông số tần số và điện áp định mức vào bộ nhớ của biến tần. Điều này giúp tối ưu hóa quá trình khởi động và tiết kiệm điện năng.
Để giúp quý khách hàng dễ dàng đưa ra lựa chọn phù hợp nhất cho hệ thống máy móc của mình, chúng tôi đã tổng hợp bảng so sánh kỹ thuật chi tiết dưới đây. Các thông số này được xây dựng dựa trên tiêu chuẩn thiết kế của các dòng động cơ giảm tốc chân đế và mặt bích thông dụng.
| Tiêu chí kỹ thuật | Kiểu đấu hình sao (Y) | Kiểu đấu hình tam giác (Δ) |
|---|---|---|
| Dòng điện khởi động | Thấp, bằng một phần ba so với đấu tam giác | Cao, dễ gây sụt áp lưới điện cục bộ |
| Mô men xoắn khởi động | Nhỏ hơn, thích hợp tải nhẹ ban đầu | Lớn, kéo được tải nặng ngay từ đầu |
| Điện áp đặt trên mỗi cuộn dây | Bằng điện áp dây chia cho căn bậc ba | Bằng chính điện áp dây của nguồn cấp |
| Ứng dụng phổ biến | Động cơ công suất nhỏ hoặc dùng khởi động | Động cơ hoạt động liên tục đúng tải định mức |
Việc hiểu rõ các thông số so sánh trên giúp kỹ sư thiết kế lựa chọn đúng phương án bảo vệ cho hệ thống máy giảm tốc. Tùy thuộc vào yêu cầu công nghệ của từng dây chuyền sản xuất, chúng ta có thể kết hợp linh hoạt cả hai sơ đồ thông qua mạch điều khiển sao tam giác tự động.
Khi lắp đặt hệ thống máy giảm tốc công nghiệp, việc thiết kế tủ điện điều khiển tích hợp khởi động mềm hoặc biến tần là giải pháp tối ưu nhất để bảo vệ cuộn dây động cơ khỏi các cú sốc điện.
Việc lựa chọn nhà cung cấp uy tín quyết định trực tiếp đến chất lượng và độ bền của thiết bị cơ điện. Một đối tác chuyên nghiệp sẽ mang đến các giải pháp kỹ thuật tối ưu và chế độ bảo hành dài hạn.
Đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor tại Motorgiamtoc.org luôn sẵn sàng hỗ trợ khách hàng mọi lúc mọi nơi. Chúng tôi cam kết cung cấp các dòng sản phẩm chất lượng vượt trội cùng dịch vụ tư vấn kỹ thuật chuyên sâu nhất.
Nếu quý khách hàng đang có nhu cầu tìm mua động cơ giảm tốc chất lượng cao với mức giá cạnh tranh, hãy liên hệ ngay với chúng tôi. Các dòng sản phẩm đa dạng từ motor giảm tốc cốt ngang, động cơ giảm tốc trục thẳng đến motor liền giảm tốc luôn sẵn kho số lượng lớn.
Hãy liên hệ ngay với số điện thoại 0984 921 545 hoặc kết nối qua kênh Zalo 0984921545 to nhận được báo giá chi tiết và các chương trình ưu đãi hấp dẫn ngay hôm nay. Chúng tôi luôn đồng hành cùng sự phát triển bền vững của doanh nghiệp bạn.
[faq]Việc xác định chính xác phương án đấu dây cho động cơ có hộp giảm tốc đóng vai trò then chốt trong vận hành công nghiệp. Sự cẩn trọng trong khâu chuẩn bị giúp doanh nghiệp tiết kiệm chi phí sửa chữa đáng kể.
Tóm lại việc chọn sơ đồ hình sao hay hình tam giác cần tuân thủ nghiêm ngặt các thông số điện áp định mức trên nhãn động cơ và thực tế nguồn cấp tại nhà xưởng. Đấu dây đúng kỹ thuật giúp động cơ giảm tốc hoạt động ổn định, đạt công suất thiết kế và nâng cao tuổi thọ của thiết bị.
Nếu có bất kỳ thắc mắc nào liên quan đến lắp đặt máy giảm tốc, quý khách hàng đừng ngần ngại liên hệ với các chuyên gia kỹ thuật để nhận được sự tư vấn an toàn và chuẩn xác nhất.
