Cách Lắp Khớp Nối Cho Motor Giảm Tốc Chuẩn Xác, An Toàn

Việc lắp đặt khớp nối cho motor giảm tốc đúng kỹ thuật là yếu tố then chốt, đảm bảo hệ thống truyền động hoạt động hiệu quả, giảm thiểu rung động và kéo dài tuổi thọ thiết bị. Quá trình này đòi hỏi sự chuẩn bị kỹ lưỡng về dụng cụ và tuân thủ các bước căn chỉnh đồng tâm chính xác để tránh hỏng hóc và tối ưu hóa hiệu suất.

Những yếu tố cần nhớ khi thực hiện cách lắp khớp nối cho motor giảm tốc tối ưu

• Chuẩn bị đầy đủ dụng cụ chuyên dụng như thước kẹp, đồng hồ so để đảm bảo độ chính xác cao.
• Luôn vệ sinh sạch sẽ trục motor và lỗ khớp nối, loại bỏ gỉ sét, dầu mỡ trước khi lắp đặt.
• Kỹ thuật căn chỉnh đồng tâm trục (độ lệch góc, lệch song song) là bước then chốt, quyết định hiệu suất và tuổi thọ hệ thống.
• Chọn loại khớp nối có kích thước và khả năng chịu mô-men xoắn phù hợp với motor giảm tốc và tải.
• Tiến hành chạy thử nghiệm sau khi lắp đặt để kiểm tra độ ổn định và phát hiện sớm các sự cố.

Việc nắm vững các nguyên tắc này sẽ giúp quá trình lắp đặt diễn ra suôn sẻ, đảm bảo an toàn và hiệu suất vận hành bền bỉ cho toàn bộ máy móc.

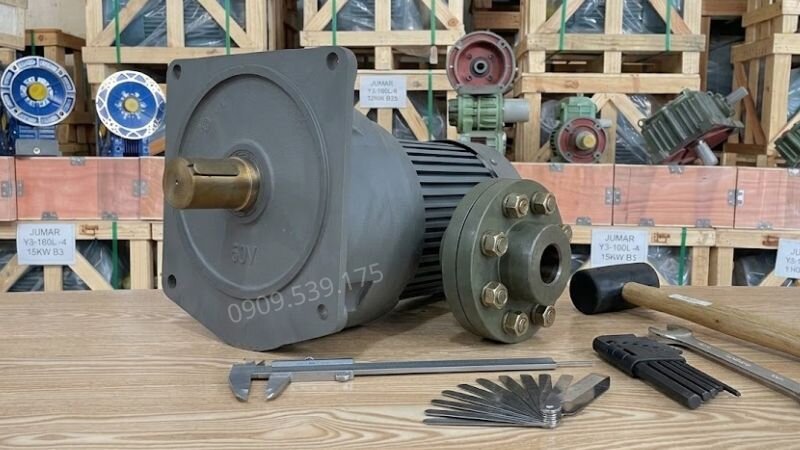

Dụng cụ cần chuẩn bị trước khi tiến hành lắp ráp khớp nối

Để đảm bảo quá trình lắp ráp diễn ra liên tục, đạt độ chính xác cao và không làm trầy xước bề mặt linh kiện, việc chuẩn bị đầy đủ các dụng cụ kỹ thuật chuyên dụng là vô cùng quan trọng. Dưới đây là các thiết bị cần có để thực hiện cách lắp khớp nối cho motor giảm tốc:

• Thước kẹp cơ khí / Panme: Dùng để đo chính xác đường kính trục motor, đường kính khớp nối và kích thước then (cavet), từ đó kiểm tra độ chính xác của kích thước và dung sai lắp ghép trước khi lắp đặt.
• Đồng hồ so: Dụng cụ tối ưu nhất để đo độ lệch song song và độ lệch góc khi căn đồng tâm trục với độ chính xác đến 0.01mm.
• Thước lá: Dùng phối hợp với thước thẳng để kiểm tra khe hở giữa hai mặt bích khớp nối và các điểm lệch góc cơ bản.
• Búa cao su hoặc búa sắt: Sử dụng khi cần gõ điều chỉnh vị trí khớp nối. Tuyệt đối không dùng búa sắt để tránh làm móp méo, rạn nứt linh kiện.
• Bộ cờ lê, lục giác phù hợp: Dùng siết chặt các bu lông khóa, vít định vị của khớp nối và bu lông chân đế motor.
• Thiết bị gia nhiệt (nếu cần): Máy gia nhiệt vòng bi hoặc đèn khò ga mini. Sử dụng cho các loại khớp nối có kiểu lắp chặt (lắp dôi), cần giãn nở nhiệt để đưa vào trục dễ dàng.
• Hóa chất làm sạch & bôi trơn: Dung dịch tẩy rửa rỉ sét, mỡ bôi trơn chịu nhiệt (cho khớp nối xích hoặc khớp nối răng).

Việc chuẩn bị đầy đủ các dụng cụ chuyên dụng không chỉ giúp tối ưu hóa thời gian thi công mà còn nâng cao chất lượng lắp đặt, đảm bảo các chi tiết được ghép nối chuẩn xác theo yêu cầu kỹ thuật.

Mẹo kỹ thuật: Đối với các mối ghép có độ dôi nhỏ, việc gia nhiệt khớp nối trước khi lắp sẽ giúp kim loại giãn nở, làm giảm đáng kể lực cần thiết để đưa khớp nối vào trục. Phương pháp này đặc biệt hữu ích để tránh làm hỏng bề mặt trục và lỗ khớp nối.

Hướng dẫn cách lắp khớp nối cho motor giảm tốc đơn giản

Dưới đây là hướng dẫn chi tiết về cách lắp khớp nối cho motor giảm tốc, giúp bạn thực hiện đúng quy trình và đảm bảo thiết bị vận hành an toàn, hiệu quả. Tuân thủ từng bước là yếu tố then chốt để đạt được sự chính xác tối đa.

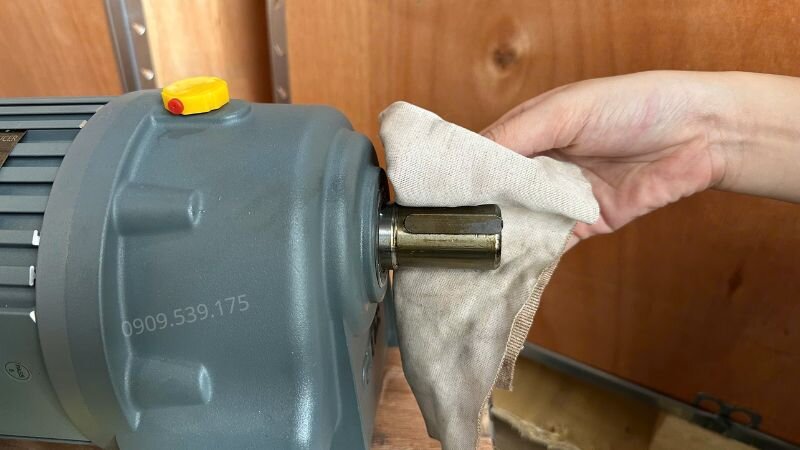

Bước 1: Vệ sinh bề mặt trục motor và lỗ khớp nối

Trước khi lắp ráp, mọi bề mặt tiếp xúc trực tiếp phải được làm sạch hoàn toàn. Các lớp dầu mỡ bảo quản chống rỉ bám trên trục motor giảm tốc và bên trong lỗ trục của khớp nối có thể làm sai lệch khi lắp ghép hoặc tạo màng trượt không mong muốn.

• Sử dụng vải mềm sạch kết hợp với dung dịch tẩy rửa chuyên dụng để lau sạch bụi bẩn, phôi kim loại và dầu mỡ cũ.
• Kiểm tra xem trục motor có bị xước, gờ hoặc rỉ sét hay không. Nếu có gờ xước nhỏ, hãy dùng giấy nhám mịn (độ nhám từ P400 trở lên) chà nhẹ nhàng để làm phẳng bề mặt.

Đảm bảo bề mặt sạch sẽ không chỉ giúp khớp nối ăn khớp chính xác mà còn ngăn ngừa ăn mòn và giảm thiểu ma sát không mong muốn trong quá trình vận hành.

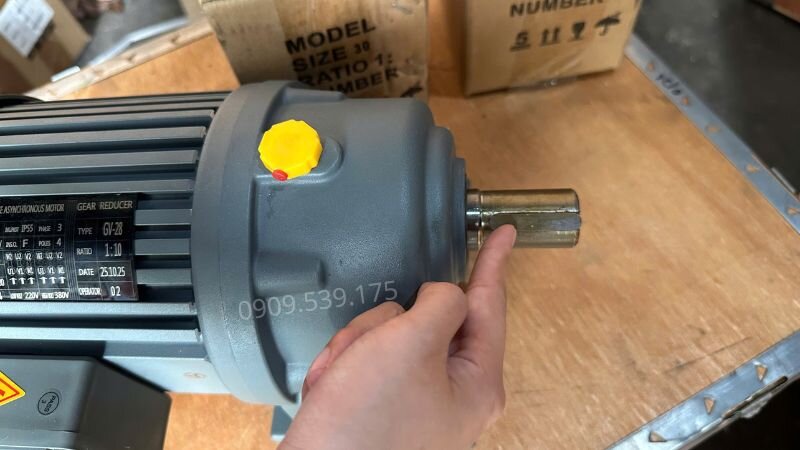

Bước 2: Kiểm tra kích thước và lắp then (Cavet)

Then (cavet) là chi tiết chịu tải chính, chống lại mô-men xoắn và ngăn hiện tượng trượt xoay giữa trục và khớp nối. Việc lắp then đúng kích thước là vô cùng quan trọng.

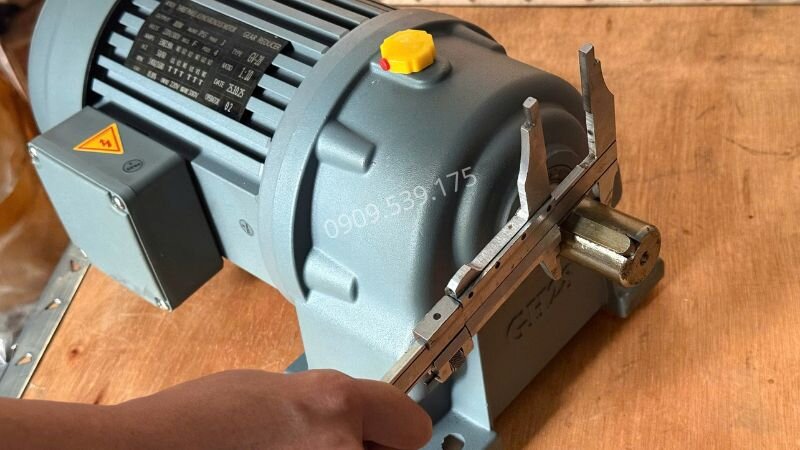

• Dùng thước kẹp đo lại đường kính trục motor và lỗ khớp nối để đảm bảo tính đồng bộ của mối ghép (ví dụ trục phi 28mm phải đi với khớp nối lỗ 28mm).
• Đặt then vào rãnh then trên trục động cơ giảm tốc. Thử nghiệm đẩy nhẹ xem then có vừa khít hay không. Then không được quá lỏng (gây rơ, va đập khi đảo chiều quay) và không được quá cao (khiến không thể đút khớp nối vào).

Kích thước then chính xác đảm bảo truyền tải mô-men xoắn hiệu quả và ổn định, ngăn ngừa sự cố hư hỏng trục hoặc khớp nối trong quá trình vận hành.

Bước 3: Đưa khớp nối vào trục động cơ giảm tốc

Căn cứ vào dung sai lắp ghép đã đo, lựa chọn phương án thao tác phù hợp để đưa khớp nối vào trục. Sự lựa chọn đúng phương pháp giúp bảo vệ cả trục và khớp nối.

• Lắp lỏng: Dùng tay đẩy nhẹ nửa khớp nối trượt từ từ dọc theo trục và then, dùng búa cao su gõ đều xung quanh để hỗ trợ tịnh tiến khớp nối vào sát mốc định vị.
• Lắp chặt (có độ dôi): Áp dụng phương pháp giãn nở nhiệt. Dùng máy gia nhiệt cảm ứng hoặc ngâm nửa khớp nối trong bể dầu nóng (80°C – 100°C) khoảng 15-20 phút, sau đó nhẹ nhàng đưa khớp nối vào trục khi lỗ đã giãn nở tối đa.

Sau khi khớp nối đã nằm đúng vị trí, cần kiểm tra lại độ chắc chắn trước khi chuyển sang các bước căn chỉnh tiếp theo.

Tại sao việc căn chỉnh đồng tâm lại quan trọng khi lắp khớp nối?

Căn đồng tâm là bước quan trọng nhất trong toàn bộ quy trình lắp ráp khớp nối. Mục tiêu là làm cho đường tâm trục của motor và đường tâm trục của máy tải nằm trên cùng một đường thẳng hoặc song song hoàn toàn. Việc căn chỉnh không chính xác sẽ dẫn đến rung động mạnh, giảm hiệu suất và làm giảm đáng kể tuổi thọ của cả motor giảm tốc lẫn khớp nối.

Độ lệch tâm, dù nhỏ, cũng có thể gây ra những hậu quả nghiêm trọng như mòn ổ trục, hỏng phớt chắn dầu và tăng tiêu thụ năng lượng. Do đó, việc đầu tư thời gian và công cụ phù hợp cho bước này là cực kỳ cần thiết.

Cách đo độ lệch góc

Lệch góc xảy ra khi hai trục đặt chéo nhau, tạo thành một góc tại điểm giao cắt. Đây là một dạng sai lệch phổ biến cần được xử lý triệt để.

• Sử dụng thước lá chèn vào khoảng cách giữa hai mặt bích của hai nửa khớp nối.
• Tiến hành đo tại 4 điểm đối xứng trên chu vi vòng tròn bích: Trên (12h), Dưới (6h), Trái (9h) và Phải (3h).
• Nếu giá trị khoảng cách tại các điểm không bằng nhau, trục đang bị lệch góc. Cần chêm thêm các tấm đệm kỹ thuật dưới chân đế motor để cân bằng lại.

Cách đo độ lệch song song

Lệch song song xảy ra khi hai đường tâm trục song song nhưng nằm ở hai cao độ khác nhau. Việc xác định và điều chỉnh sai lệch này đòi hỏi độ chính xác cao.

• Dùng thước thẳng: Đặt thước áp sát lên đường kính ngoài của một nửa khớp nối rồi gióng sang nửa còn lại. Kiểm tra tại 4 vị trí (trên, dưới, trái, phải). Nếu có khe hở, hệ thống đang lệch song song.
• Dùng đồng hồ so (Khuyên dùng): Gá chân đế từ của đồng hồ so vào một trục, đầu đo tì lên đường kính ngoài của nửa khớp nối còn lại. Quay chậm trục và đọc trị số nhảy của kim. Điều chỉnh dịch chuyển motor sang trái/phải hoặc chêm chân đế cho đến khi sai lệch nằm trong phạm vi cho phép (thường < 0.05mm).

Sử dụng đồng hồ so mang lại độ chính xác vượt trội, giúp kỹ thuật viên dễ dàng phát hiện và điều chỉnh những sai lệch nhỏ nhất.

Bước 5: Lắp đệm cao su, siết bu lông và chạy thử nghiệm

Sau khi căn chỉnh đồng tâm hoàn tất, tiến hành đặt đệm cao su giảm chấn vào vấu của khớp nối. Đây là bước cuối cùng trước khi đưa hệ thống vào vận hành.

• Đặt vòng đệm giảm chấn vào giữa hai nửa khớp nối. Đẩy hai hệ thống lại gần nhau theo đúng khoảng cách khe hở quy định. Sử dụng lục giác siết chặt các vít định vị bám chặt vào then và trục. Siết chặt bu lông cố định chân đế motor giảm tốc. Sau khi siết, dùng đồng hồ so kiểm tra lại một lần cuối.
• Chạy thử nghiệm: Dùng tay quay thử trục hệ thống xem có trơn tru không. Tiến hành đóng điện chạy không tải, sau đó chạy có tải. Lắng nghe tiếng động cơ, kiểm tra độ rung lắc và nhiệt độ để đảm bảo hệ thống vận hành hoàn hảo.

Kiểm tra kỹ lưỡng và chạy thử nghiệm giúp phát hiện sớm các vấn đề tiềm ẩn, đảm bảo hệ thống hoạt động ổn định và an toàn.

Motorgiamtoc.org sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi luôn sẵn sàng hỗ trợ khách hàng trong việc lựa chọn và lắp đặt khớp nối, đảm bảo hiệu quả vận hành tối ưu cho hệ thống của bạn.

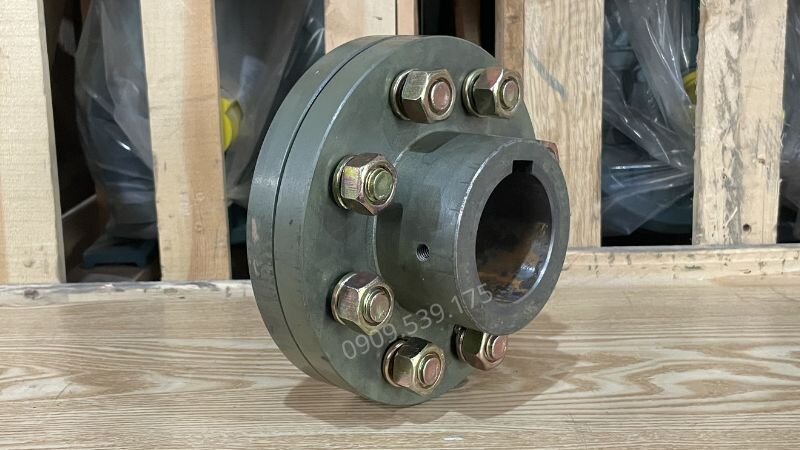

Lưu ý khi chọn mua khớp nối cho motor giảm tốc

Việc lựa chọn đúng khớp nối không chỉ đảm bảo khả năng truyền mô-men xoắn hiệu quả mà còn giúp motor giảm tốc vận hành ổn định, giảm rung lắc và kéo dài tuổi thọ của toàn bộ hệ thống. Dưới đây là những lưu ý quan trọng khi chọn mua khớp nối cho motor giảm tốc.

• Chọn đúng kích thước trục: Đường kính lỗ khớp nối phải phù hợp với đường kính trục motor giảm tốc và trục máy. Nếu kích thước không chính xác, khớp nối sẽ khó lắp đặt, dễ trượt hoặc gây mòn trục trong quá trình vận hành.
• Xác định mô-men xoắn cần truyền: Khớp nối phải có khả năng chịu được mô-men xoắn lớn hơn hoặc bằng mô-men làm việc của motor giảm tốc. Nên chọn dư khoảng 20-30% để đảm bảo an toàn khi tải thay đổi.
• Lựa chọn loại khớp nối phù hợp: Tùy theo ứng dụng, có thể chọn khớp nối cao su, khớp nối xích, khớp nối răng, khớp nối đĩa hoặc khớp nối mềm. Mỗi loại có đặc điểm riêng về khả năng giảm rung, bù lệch tâm và chịu tải.
• Kiểm tra tốc độ quay và điều kiện làm việc: Đối với các hệ thống có tốc độ cao, tải nặng, môi trường nhiều bụi, độ ẩm hoặc hóa chất, nên chọn khớp nối có vật liệu và kết cấu phù hợp để đảm bảo độ bền và tuổi thọ.

Lựa chọn khớp nối phù hợp là bước đầu tiên để đảm bảo sự ổn định và hiệu suất lâu dài cho hệ thống truyền động.

Kết luận

Qua bài viết trên, hy vọng bạn đã nắm được cách lắp khớp nối cho motor giảm tốc đúng kỹ thuật, từ khâu chuẩn bị dụng cụ, căn chỉnh đồng tâm đến kiểm tra sau khi lắp đặt. Thực hiện đúng quy trình không chỉ giúp hệ thống truyền động vận hành êm ái, giảm rung lắc và mài mòn mà còn kéo dài tuổi thọ của động cơ. Nếu cần tư vấn lựa chọn khớp nối hoặc hỗ trợ kỹ thuật lắp đặt, hãy liên hệ Motorgiamtoc.org qua số điện thoại 0984 921 545 hoặc Zalo 0984921545 để được đội ngũ kỹ thuật hỗ trợ nhanh chóng và chính xác.
